Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

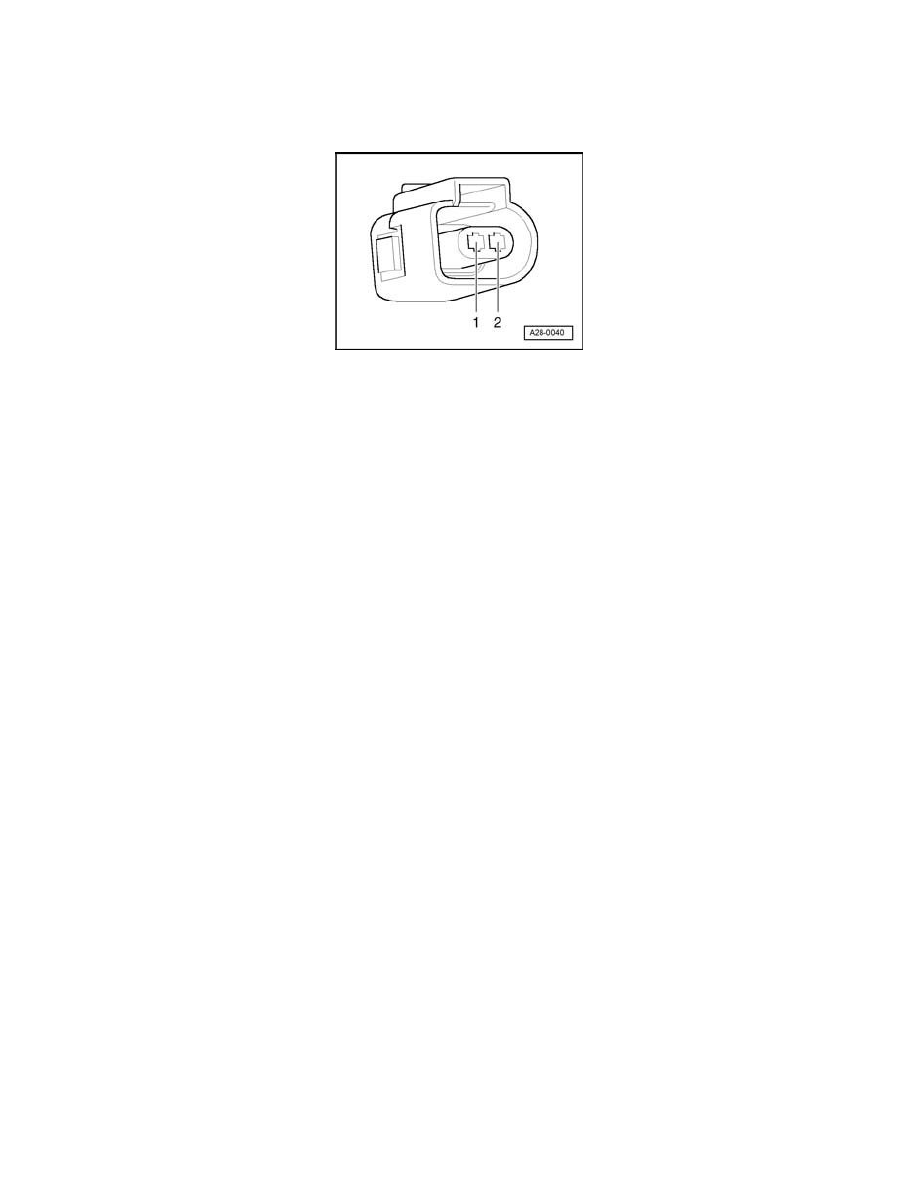

Using a Multimeter, check the Engine Coolant Temperature (ECT) Sensor G62 electrical harness connector terminals to the Engine Control
Module (ECM) J623 electrical harness connector T121 terminals for resistance.

Engine Coolant Temperature

Engine Control Module (ECM)

(ECT) Sensor G62 electrical

J623 electrical connector

harness connector terminals

121 terminals or test box socket

1

93

2

108

Specified value: 1.5 ohms Max.

If the specification was not obtained:

-

Check the wiring for an open circuit, a short circuit to each other, Battery (+), or Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.

If no malfunction is found in the wiring:

-

Erase the DTC memory.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Scan Tool Testing and
Procedures/Diagnostic Mode 04 - Erase DTC Memory

-

Perform a road test to verify repair.

If the DTC does not return:

Repair complete, Generate readiness code.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive
Cycles and Readiness Codes

-

End diagnosis.

If the DTC returns and no malfunction is found in the wiring and the voltage supply not was OK:

-

Replace the Engine Control Module (ECM) J623.

-

Assembly is performed in the reverse of the removal.

Final procedures

After repair work, the following work steps must be performed in the following sequence:

1. Check the DTC memory.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Scan Tool Testing and

Procedures/Diagnostic Mode 03 - Read DTC Memory

2. If necessary, erase the DTC memory.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Scan Tool Testing

and Procedures/Diagnostic Mode 04 - Erase DTC Memory

3. If the DTC memory was erased, generate readiness code.  See: Powertrain Management/Computers and Control Systems/Testing and

Inspection/Monitors, Trips, Drive Cycles and Readiness Codes

End of diagnosis
