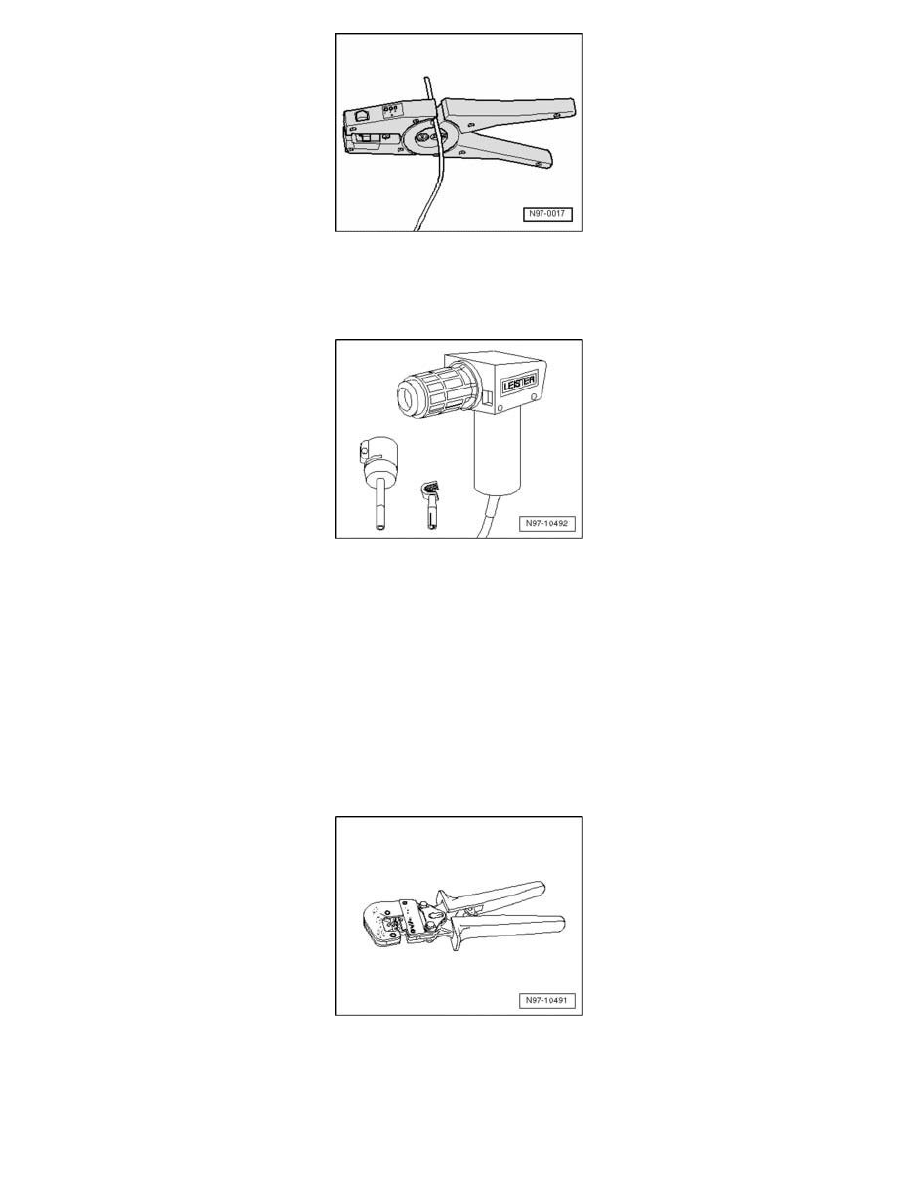

If necessary, cut wires using side-cutter function on the top of the wire stripper.

Hot Air Gun VAS 1978/14

Hot Air Gun VAS 1978/14

CAUTION:

-

When heat-shrinking crimp connections, be careful not to damage any other wiring, plastic parts or insulating material with the hot
nozzle of the hot air gun.

-

Always observe operating instructions of heat gun.

Hot air gun, 220 V/ 50 Hz VAS 1978/14 is used in conjunction with Shrink Tip For Hot Air Gun VAS 1978/15 to heat-shrink the crimp connections.
After crimping, crimp connections must be heat-shrunk using hot air gun to prevent moisture penetration.

Hot air gun, 220 V/ 50 Hz VAS 1978/14 is a component of wiring harness repair kit VAS 1978 and of wiring harness repair set VAS 1978A.

Heat-shrinking crimp connections using hot air gun, 220 V/ 50 Hz VAS 1978/14.

Crimping Pliers VAS 1978/1A

Crimping Pliers VAS 1978/1A

Crimping Pliers VAS 1978/1A or Crimping Pliers (Base Tool) VAS 1978/1-2 together with exchangeable head 0.35 - 2.5 mm/2 VAS 1978/1-1 or
exchangeable head 4.0 - 6.0 mm/2 VAS 1978/2A from wiring harness repair kit is used to compress the crimp connections.

Compressing crimp connections using crimp pliers VAS 1978/1A

The following exchangeable heads can be obtained for crimp pliers (basic tool) VAS 1978/1-2:

-

Exchangeable head 0.35 sq.mm - 2.5 sq.mm VAS 1978/1-1
