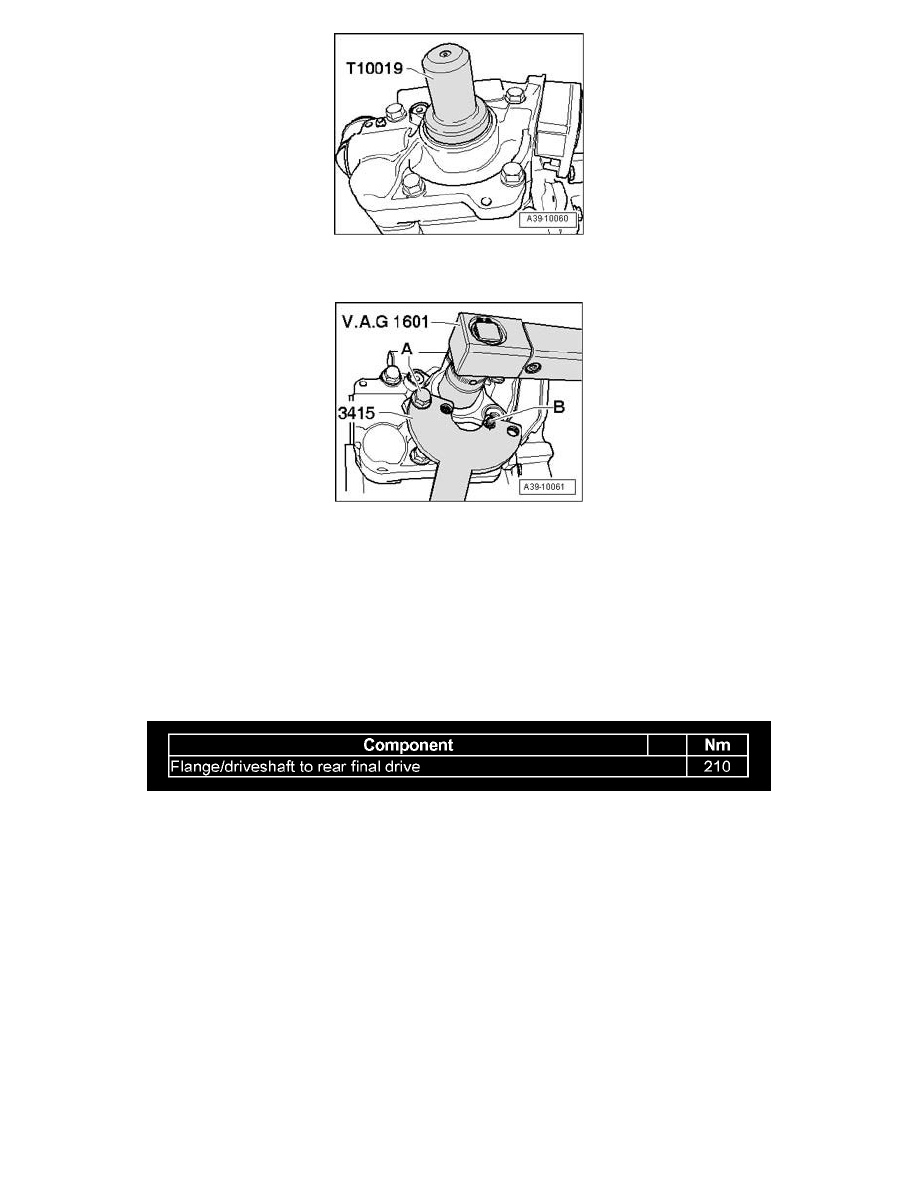

Drive in new seal to stop using thrust piece T10019. Do not cant sealing ring when doing this.

-

Drive on flange with sleeve 3 -20.

-

Insert new hex nut with locking fluid D 000 600 and tighten to tightening specification.

A - Hex bolts M10 x 20

B - Hex socket bolt M8 x 15 (installed in the handle-hold dr.shaft flange 3145 from the rear side)

-

Install the rear flexible disc.

-

Install the exhaust system and align it without tension.

-

Check the oil level in the Haldex clutch.

Tightening Specifications
