Volkswagen Workshop Service and Repair Manuals

Haldex Clutch Fluid: Service and Repair
Haldex Clutch Oil Level, Checking

Haldex Clutch Oil Level, Checking

Special tools, testers and auxiliary items required

^

Torque wrench 5-50 Nm VAG 1331

^

Vehicle diagnosis, testing and information system VAS 5051B or subsequent unit

^

Diagnostic lead VAS 5051/6A

or

Diagnostic lead VAS 5051/5A

or

Vehicle diagnosis and service system VAS 5052

Diagnostic lead, 2 m VAS 5052/3 A

or

Diagnostic lead, 5 m VAS 5052/3 A-1

also for adding:

Charging device F/Haldex 2 coup. VAS 6291

Drip Tray for VAS 6100 VAS 6208

Requirements

^

The final drive must be in the installation position.

-

Vehicle diagnosis, testing, and information system VAS 5051B and vehicle diagnosis and service system VAS 5052, connecting.

-

Select "Suspension (Repair Group 01; 40 through 49)".

-

Select "All Wheel Drive with Haldex clutch" on the display.

-

Select "01 - On Board Diagnostic capable systems" on the display.

-

Select "All Wheel Drive Haldex" on the display.

-

Select "Electrical components" on the display.

-

Select "Oil temperature" on the display.

^

The oil temperature must be 20 to 40°C.

^

Oil temperature can be obtained by driving vehicle to warm it.

Note:

^

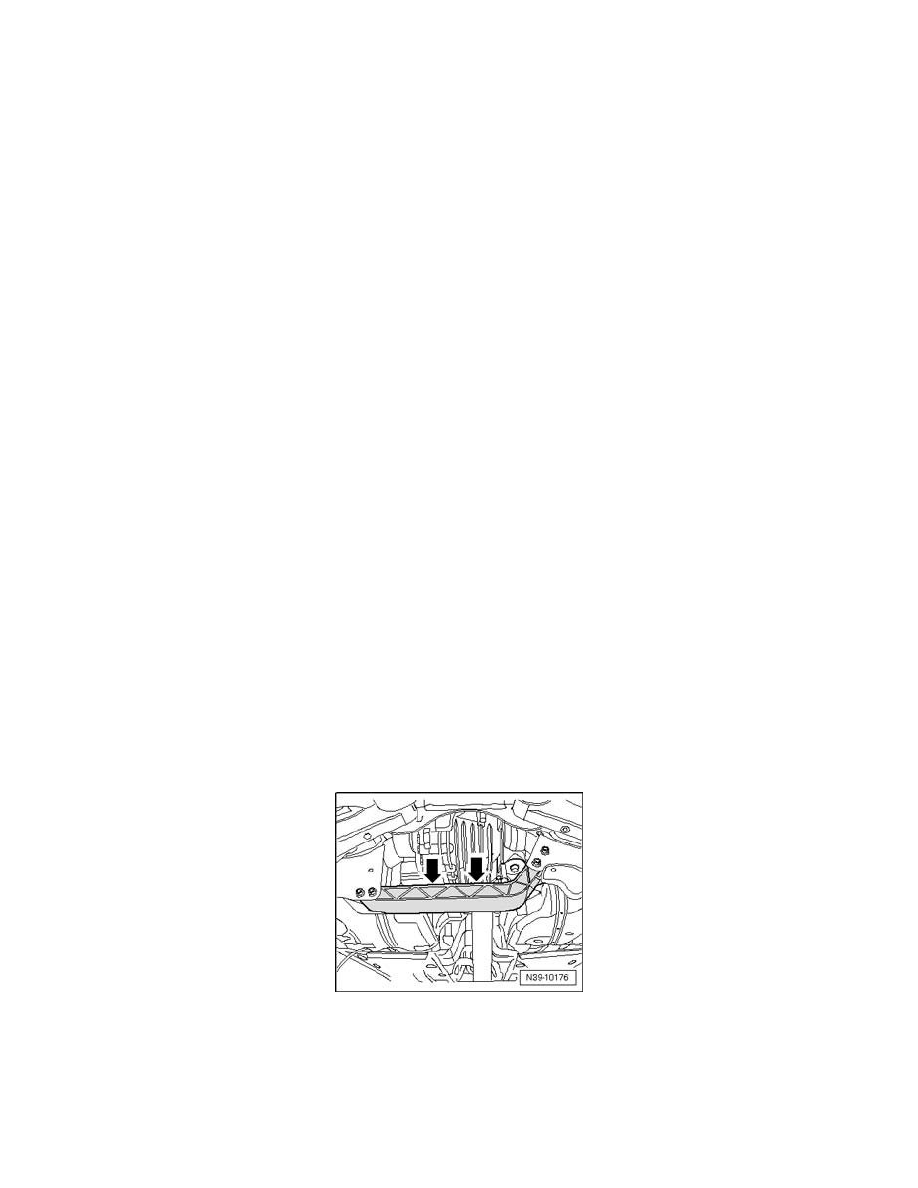

Lay a cloth on the crossmember -arrows-.

^

If oil gets on the crossmember or enters the perforations in the crossmember, it must be carefully removed.
