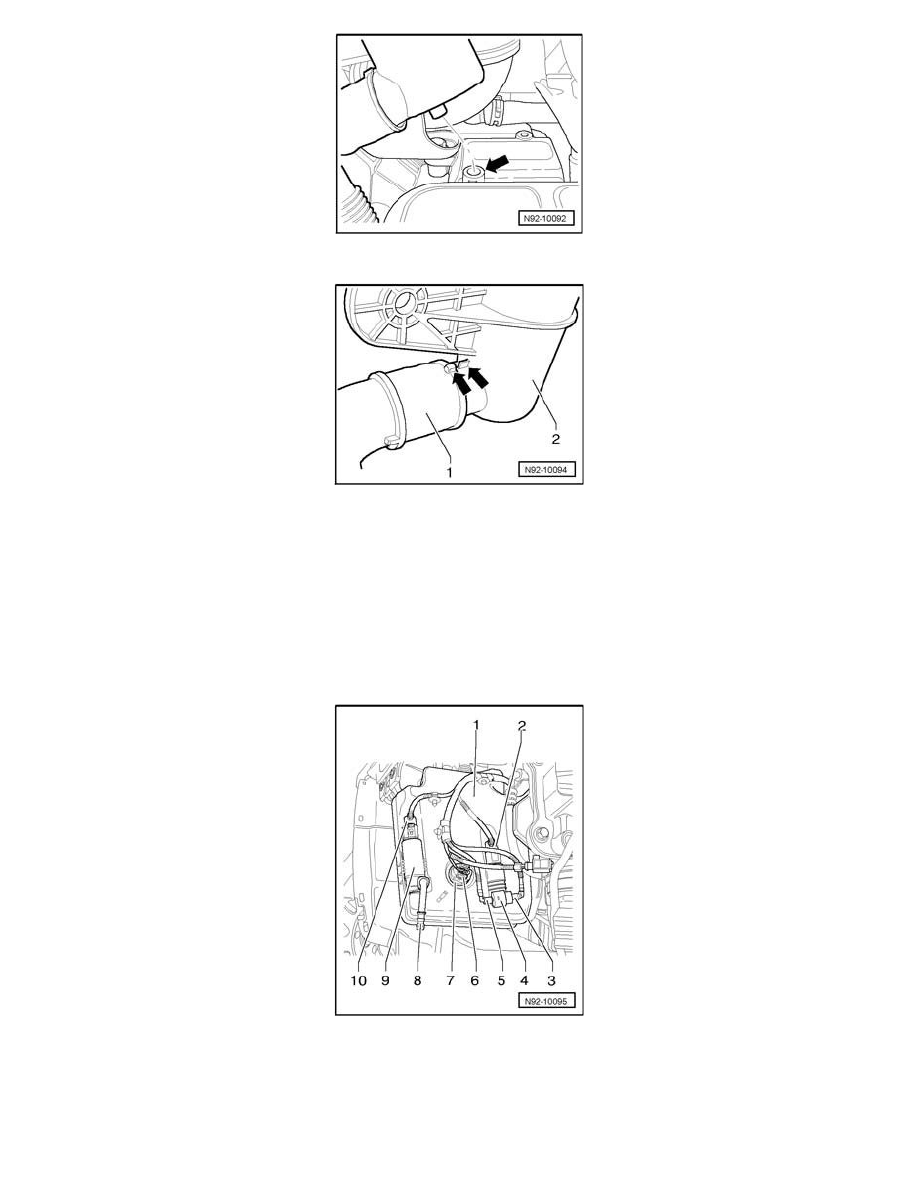

Casting mark on under side of filler tube must be inserted into engine mounting hole - arrow -.

Connecting tube - 1 - and filler tube - 2 - must be joined so that the guides - arrows - engage in each other.

Windshield and Headlamp Washer System Reservoir, without Auxiliary Heater

Removing

-

Switch off ignition, switch off all electrical consumers and remove ignition key.

-

Remove filler tube for tank for windshield washer system and headlamp cleaning system.

-

Remove front bumper cover.

NOTE:  In order to prevent interchanging washer fluid line connections at Windshield and Rear Window Washer Pump V59, connections at pump
and hose lines are color-coded. Hose connector pieces must be connected to the corresponding colored pump connections during installation.

-

To release, twist securing clips at hose connections - 3 - and - 5 - and disconnect them from Windshield and Rear Window Washer Pump V59 - 4
-.

-

If necessary, save the drained washer fluid in a suitable container.

-

Disconnect harness connector - 6 - of Windshield Washer Fluid Level Sensor G33 - 7 -.

-

Remove Windshield and Rear Window Washer Pump V59 - 4 - upward out of tank and disconnect harness connector - 2 -.

-

Pull Headlamp Washer Pump V11 - 9 - upward out of tank and disconnect harness connector - 10 -.
