Drive Belt Tensioner: Service and Repair

Ribbed Belt Tensioner, Removing and Installing, Tiguan

‹› Always use two hooks (10 - 222 A /10). Otherwise the engine support bridge (10 - 222 A) will have a tendency to tip.

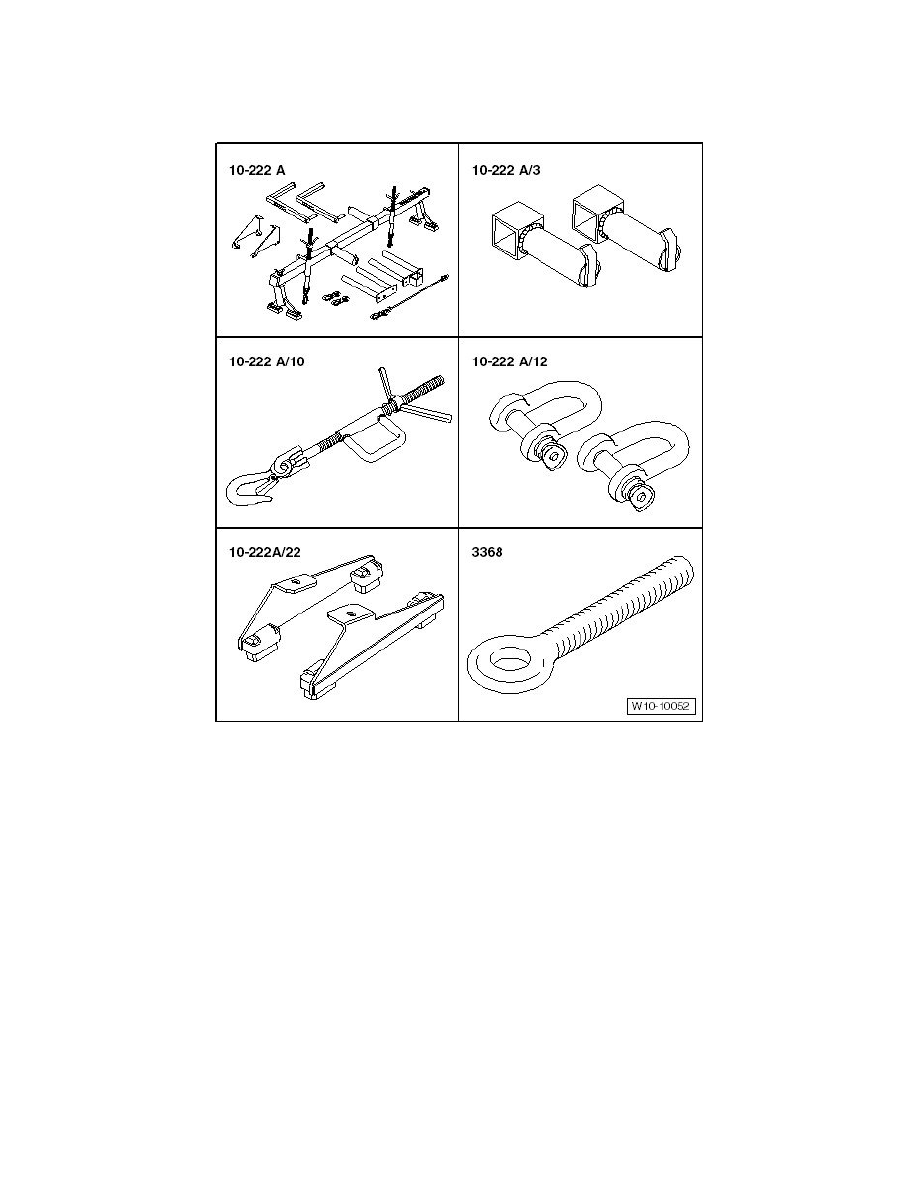

Special tools, testers and auxiliary items required

‹› Engine support bridge (10 - 222 A)

‹› Adapter (10 - 222 A /22)

‹› Adapter (10 - 222 A /3) qty. 2

‹› Bracket with Spindle and Hook (10 - 222 A /10), qty. 2

‹› Shackle (10 - 222 A /12)

‹› For automatic transmission: Ring screw (3368)

Removing

Proceed as follows:

-

Remove the noise insulation.

-

Remove the front right wheel housing liner.

-

Remove screws for pendulum support - arrows -.
