Compressor Pulley: Description and Operation

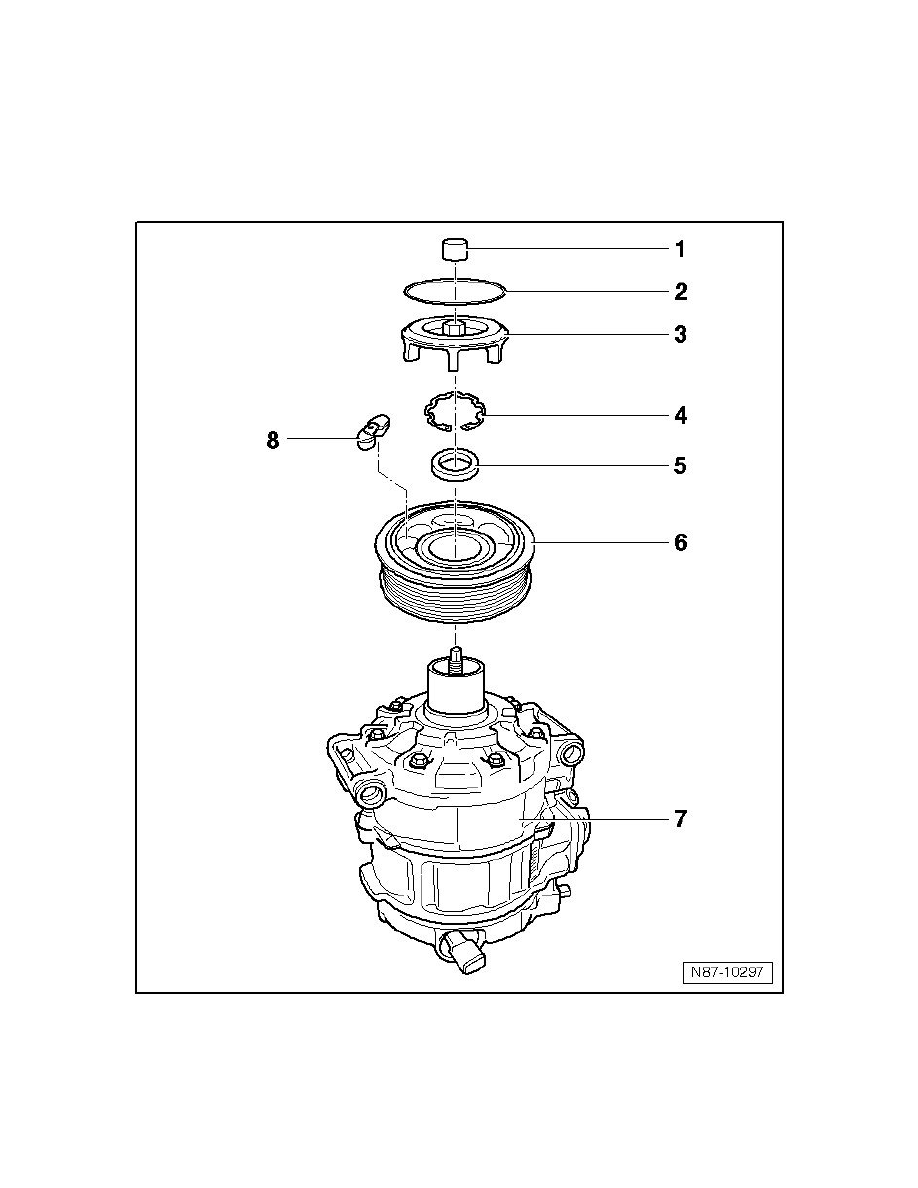

Ribbed Belt Pulley Assembly Overview, Denso A/C Compressor

‹› This type of ribbed belt pulley is installed on 7SEU17C A/C compressor.

‹› Different versions of the ribbed belt pulley may be installed, depending on A/C compressor construction type and engine version.

‹› Ribbed belt pulley, removing and installing, refer to => [ Ribbed Belt Pulley, Denso Compressor ] See: Service and Repair.

1

Cap

2

Circlip

‹› Remove carefully using a small screwdriver or needle-nose pliers (pay special attention to ribbed belt pulley when doing this)

3

Guide Cage
