Brake Booster Vacuum Sensor: Service and Repair

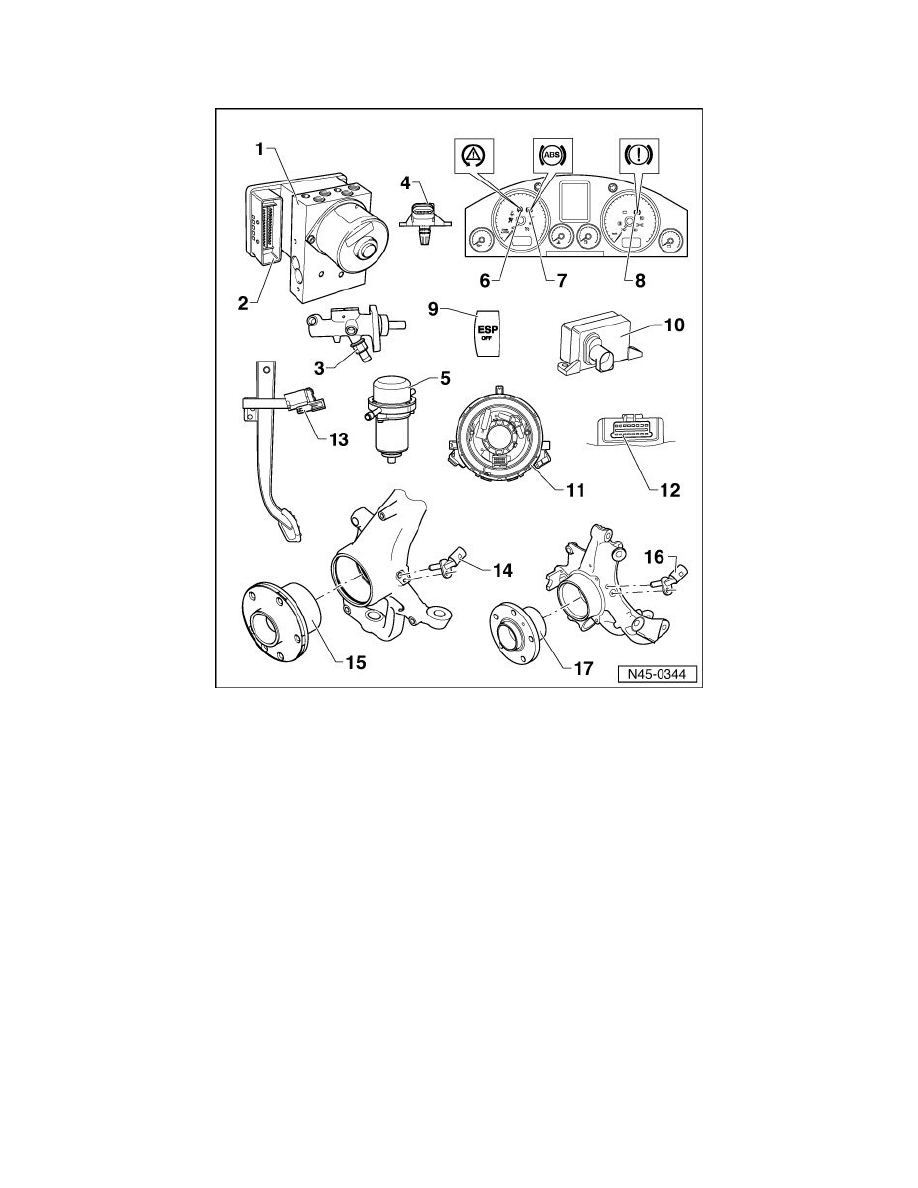

Brake Pressure Sensor 1

The brake pressure sensor is located on the brake master  cylinder through calendar week 48/06.

Removing

-

Remove master brake cylinder. Refer to --> [ Brake Master Cylinder ] See: Brakes and Traction Control/Hydraulic System/Brake Master
Cylinder/Service and Repair/Brake Master Cylinder

-

Remove brake pressure sensor 1 (G201).

Installing

-

Installation is performed in the reverse order of removal.

-

Bleed the brake system. Refer to --> [ Brake System Bleeding General Information ] See: Brakes and Traction Control/Brake Bleeding/Service
and Repair/Brake System Bleeding General Information.

After bleeding brake system, brake pressure sensor 1 (G201) basic setting must be performed.

 (VAS 5051), connecting and selecting functions,  refer to --> [ VAS 5051, Connecting and Selecting Functions ] See: Brakes and Traction
Control/Antilock Brakes / Traction Control Systems/Testing and Inspection/Scan Tool Testing and Procedures.
