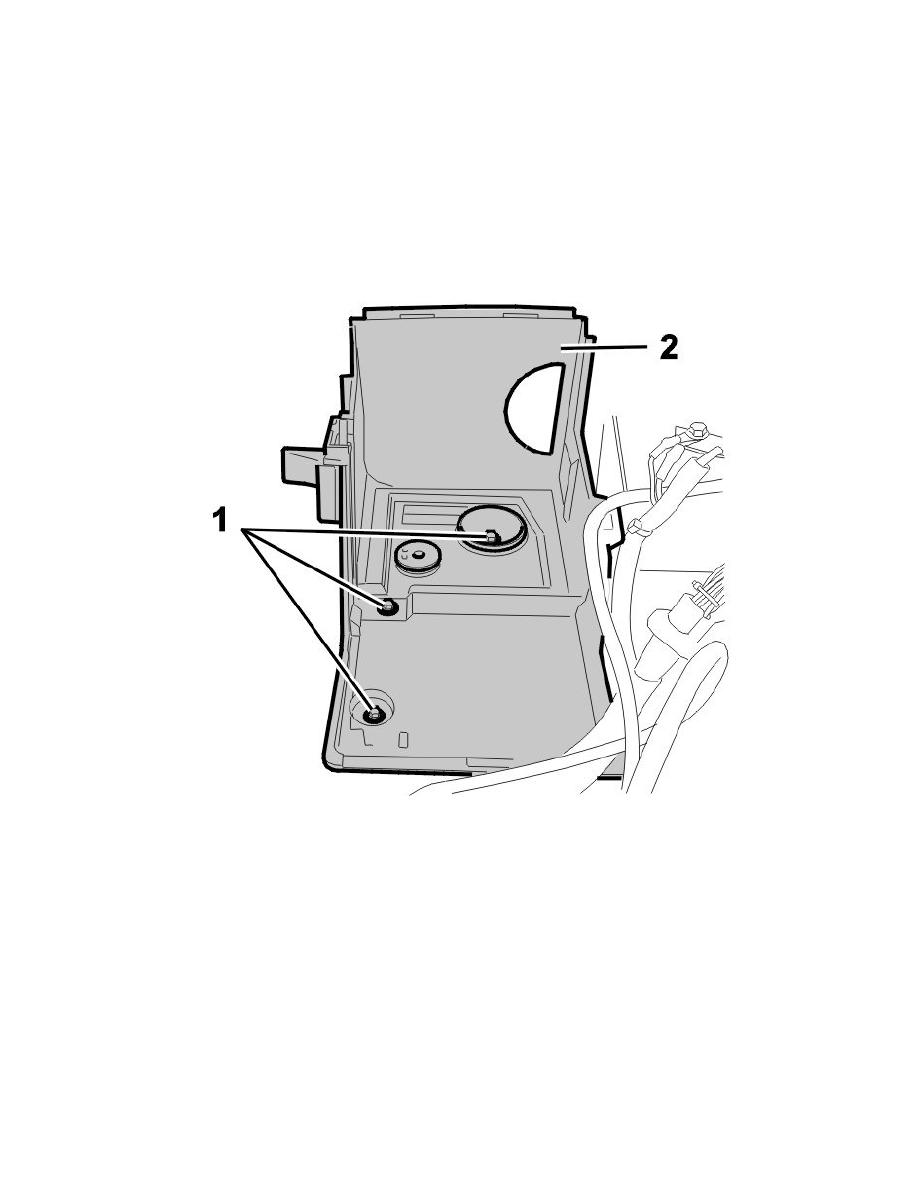

the 4 nuts

-

the power brake booster.

Installation

Installing the power brake booster

Note! For tightening torques, see Specifications. See: Specifications/Tightening Torque

Install:

-

the new power brake booster

-

the 4 M8 nuts

-

the new pin for the push rod.

Installing the pedal sensor

Press in the new pedal sensor.

Note! Use a new O-ring. The pedal sensor can only be installed in one position, i.e. with the locating pin pointing straight up.

Lubricate with soap solution and install the pressure sensor (1).
Connect the electrical connector (2).

Installing master cylinder

Install the master cylinder. See: Master cylinder, brake, L.H.D See: Hydraulic System/Brake Master Cylinder/Service and Repair/Master Cylinder,
Replacing/Master Cylinder, Brake, L.H.D

Installing the brake pipes
