Check that the inner rubber seal is correctly seated and that the drain pipe is inside the inner seal.

-

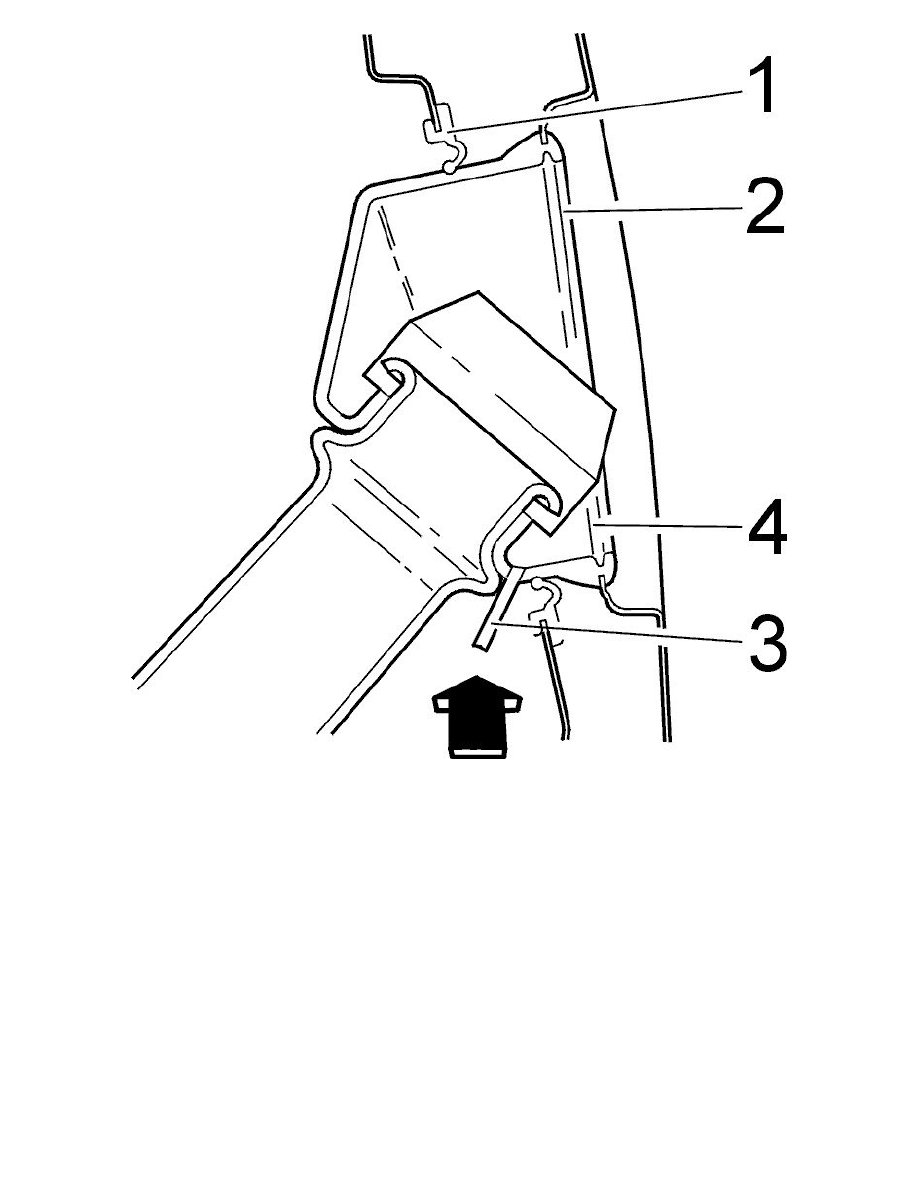

Check that circlip (1) is in position.

-

Lubricate rubber cover sealing surfaces (2) with petroleum jelly.

-

Install rubber cover (ensure that it is correctly positioned in relation to bodywork).

-

Install circlip (4) and drain pipe (3).

-

Connect all connectors and install fuel filler pipe ground lead.

-

Install rubber bracket around wiring.

-

Install panels, covers and carpets.
