Cowl: Service and Repair

Cowl Cover Replacement

Special Tools Required

KTC trim tool set SOJATP2014 *
* Available through the American Honda Tool and Equipment Program.

NOTE:

-

Put on gloves to protect your hands.

-

Take care not to scratch the cowl covers and body.

-

Use the appropriate tool from the KTC trim tool set to avoid damage when removing components.

1. Remove the these items:

-

Windshield wiper arms.

-

Front fender trim, both sides.

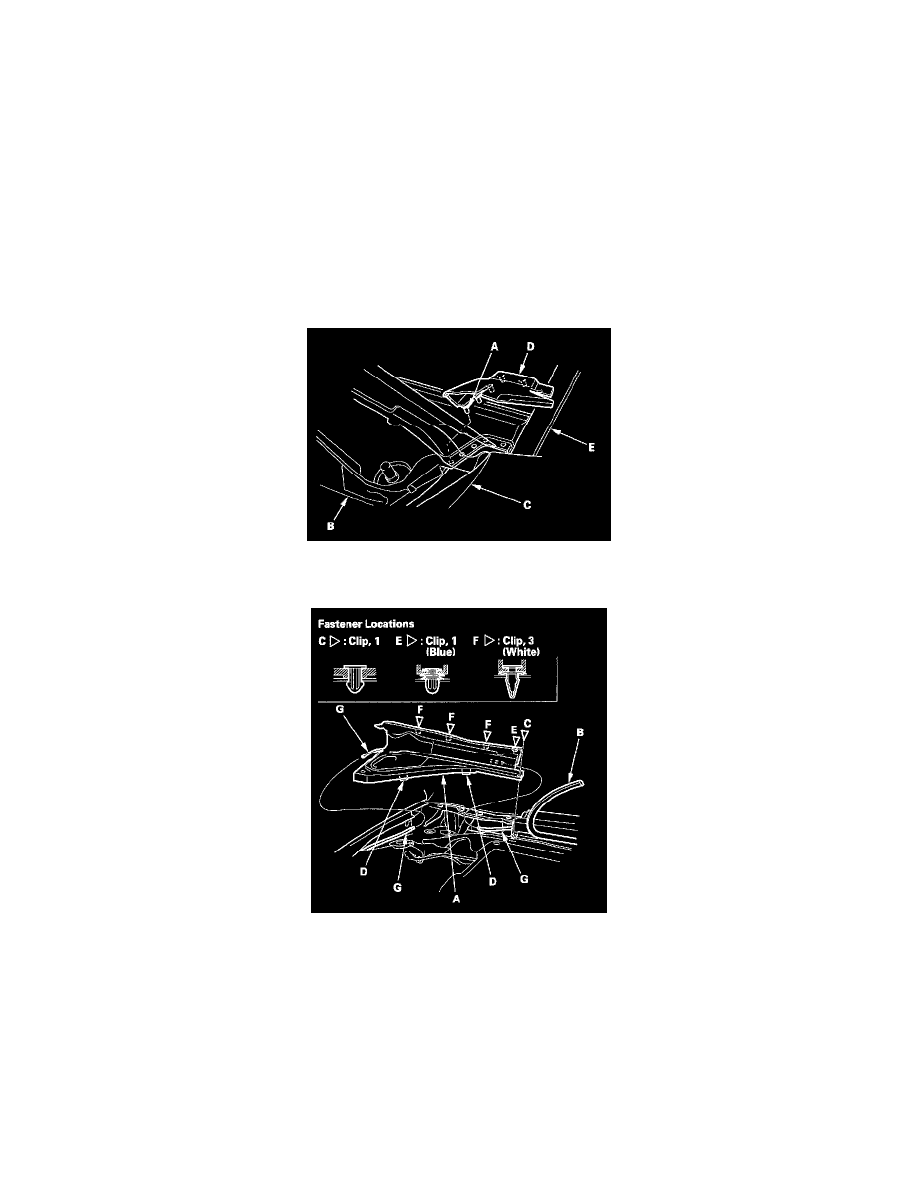

2. From both sides of the cowl cover, release the hooks (A) from the cowl cover (B) and the front fender (C), then release the hood hinge cover (D)

from roof molding (E), then remove the covers.

3. Remove the passenger's cowl cover (A).

1. Remove the hood rear seal (B) by pulling it out.
2. Remove the clip (C).
3. Release two front hooks (D) from the edge of the cover.
4. Detach the clips (E, F) by carefully pulling the cover upward, then remove the cover. Take care not to scratch the body.

4. Disconnect the windshield washer tubes (G).
