Variable Valve Timing Actuator: Testing and Inspection

Camshaft Adjustment Valve, Checking

Observe all safety precautions.
View clean working conditions.

Use only gold-plated terminals when servicing any component with gold-plated electrical harness connector terminals.

For wiring diagrams, component locations, and connector views, Refer to the applicable wiring diagram.

Special tools, testers and auxiliary items required

-

Multimeter

-

Wiring diagram

Test requirements

-

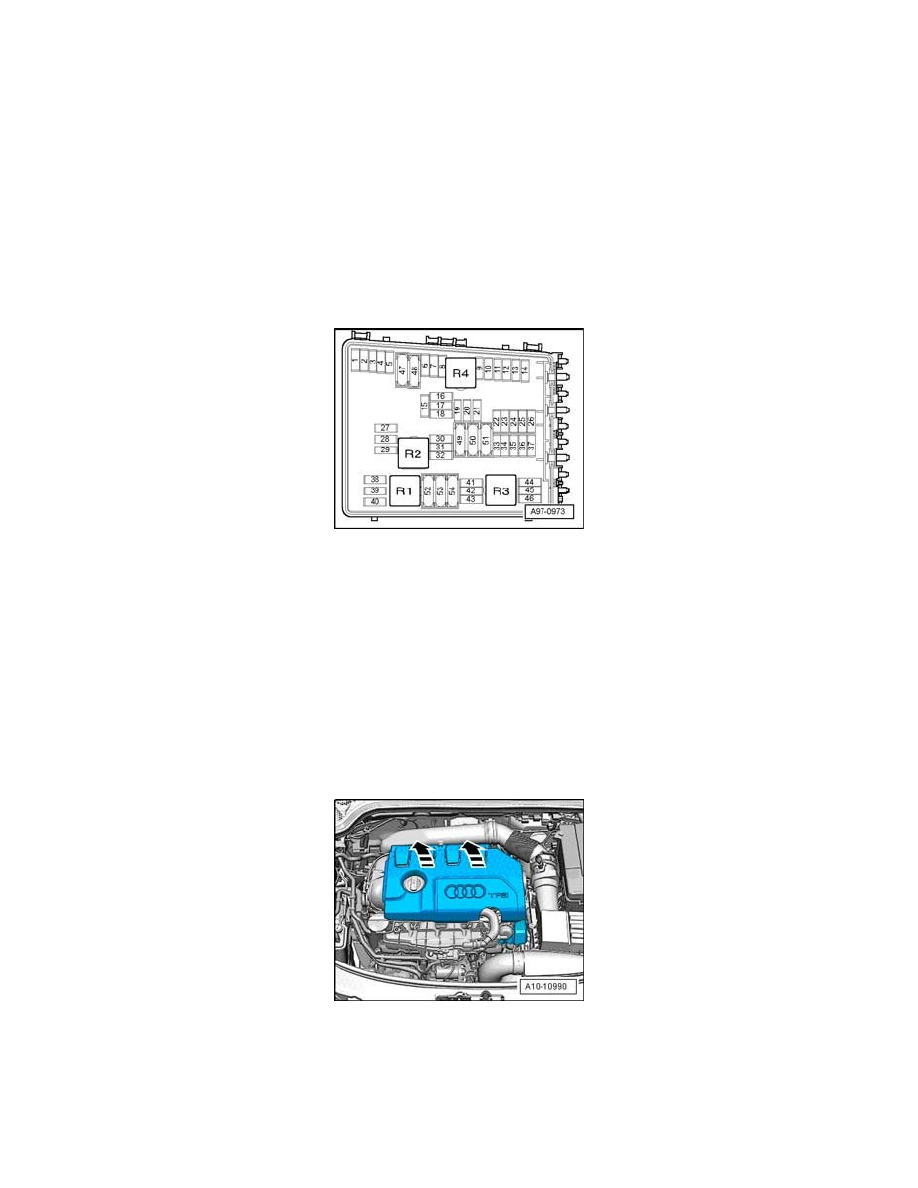

The Camshaft Adjustment Valve 1 N205 fuse OK.

-

Motronic Engine Control Module (ECM) Power Supply Relay J271 OK.

-

Battery voltage at least 12.5 volts.

-

All electrical consumers such as, lights and rear window defroster, switched off.

-

Vehicles with automatic transmission, shift selector lever into position "P" or "N".

-

A/C switched off.

-

Ground (GND) connections between engine/transmission/chassis OK.

-

Ignition switched off.

Test procedure

-

Perform a preliminary check to verify the customers complaint.   See: Powertrain Management/Computers and Control Systems/Testing and
Inspection/Scan Tool Testing and Procedures/Preliminary Check

Start diagnosis

-

Remove the engine cover with air filter.
