Shifter A/T: Overhaul
Selector Lever Boot, Separating From Selector Lever Handle

Selector Lever Boot, Separating from Selector Lever Handle - 6 Spd. Direct Shift A/T 02E Front Wheel Drive

Removing

-

Remove Selector Lever Handle.

-

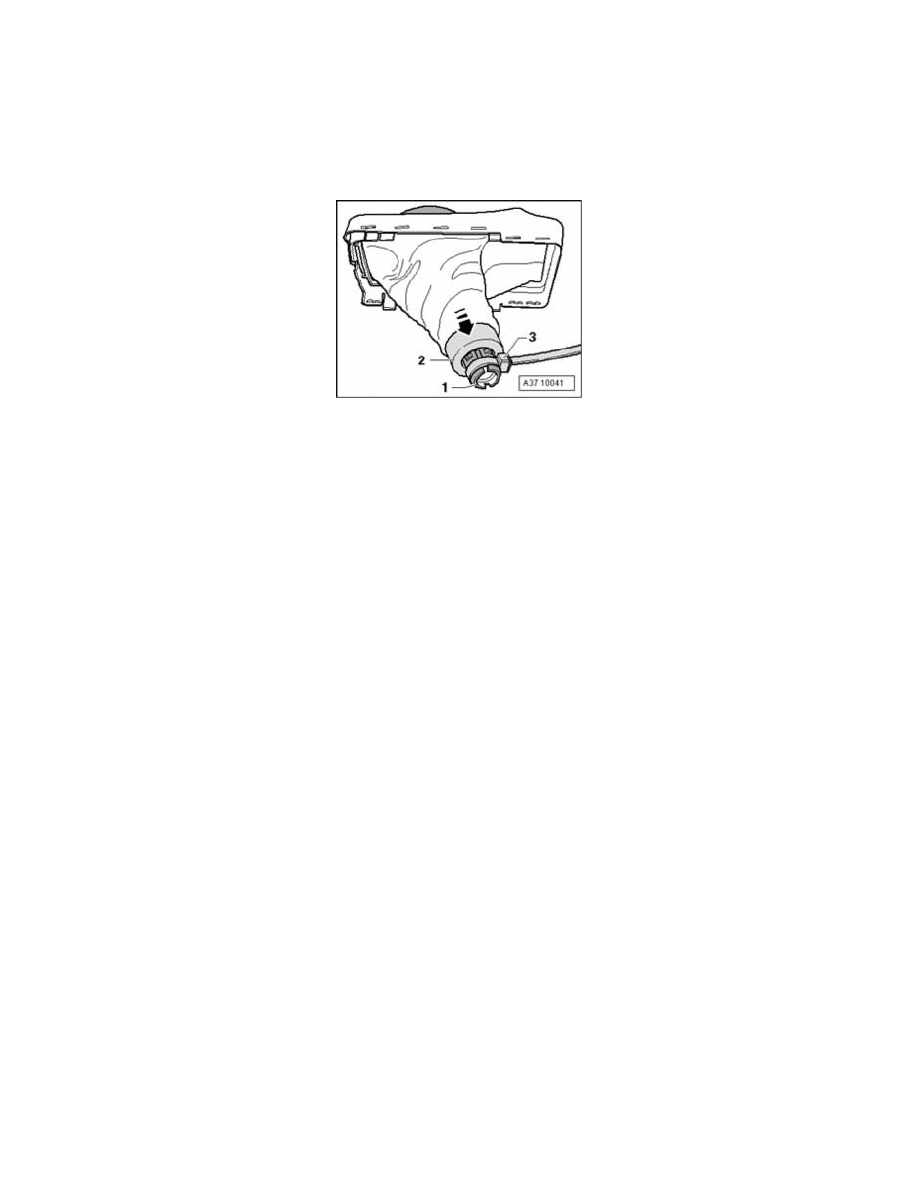

Bind spring tabs -1- of the selector lever handle together with a cable tie -3-, as shown in the illustration.

-

Push sleeve -2- of the selector lever boot over the retaining tabs on the spring tabs -arrow-.

-

Remove cable tie and remove sleeve with selector lever boot from selector lever.

Installing

Install in reverse order, paying attention to the following:

Installation position of selector lever boot:

^

The longer side of the frame for selector lever boot faces toward the driver side.

-

Install Selector Lever Handle.
