Drive Belt: Locations

Drive Belt: Locations

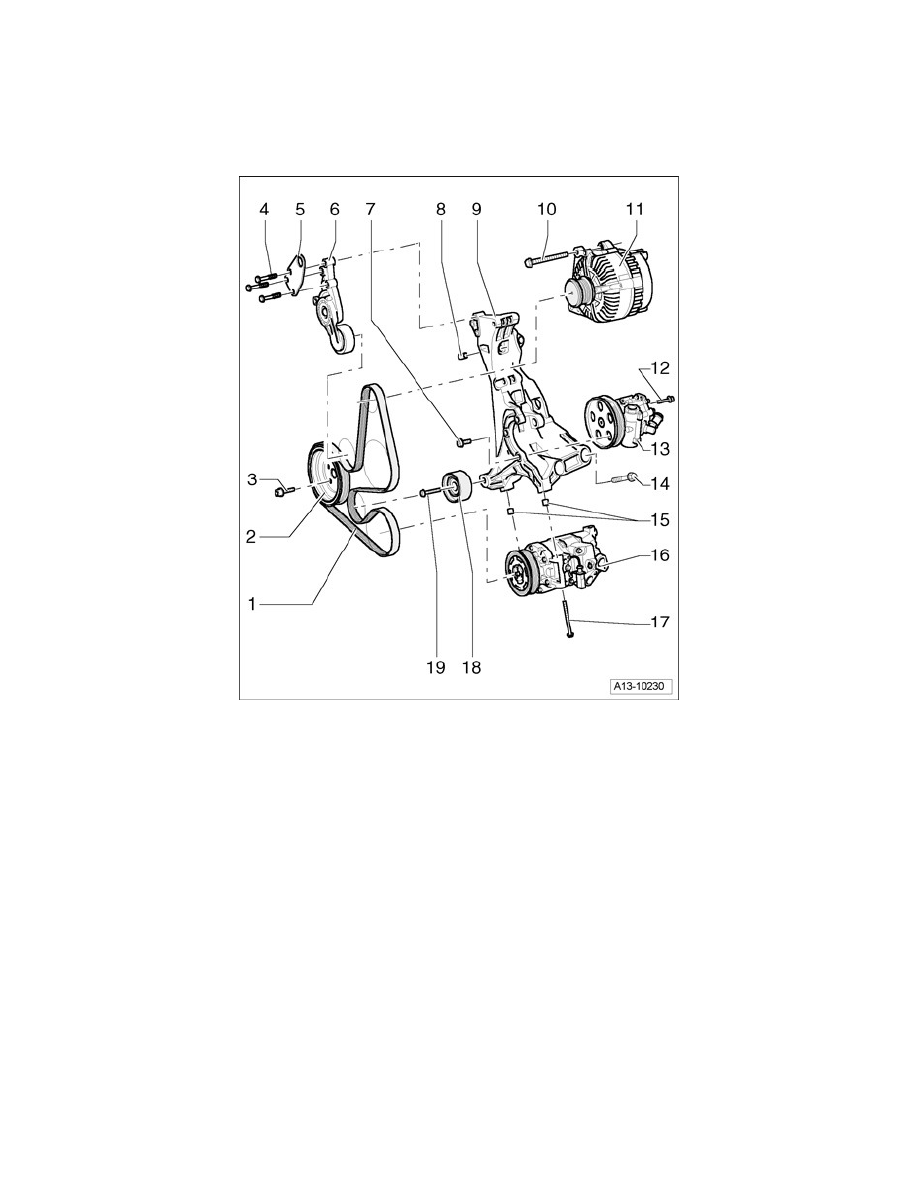

Ribbed belt, component overview

Note:
^

Before removing ribbed belt, mark the turning direction on it with chalk or a felt tip pen. A reversed turning direction can cause damage to the belt
under operating conditions. When installing, make sure the belt is correctly seated in the belt pulley.

1 - Ribbed belt
^

Check for wear

^

Do not kink

2 - Pulley
^

For ribbed belt

3 - Special bolt
^

Replace

^

Torque specification 10 Nm plus an additional 90 °

4 - 23 Nm

5 - Engine lift eye

6 - Belt tensioner for ribbed belt
^

To release tension on ribbed belt, pivot using open-end wrench.

^

Secure tensioner with special tool Locking Tool T40098

7 - 23 Nm

8 - Bushing

9 - Bracket for assemblies
