A4 Mk3
Vehicle electrics
Communication / Infotainment
Navigation system
Connectors for navigation system (MMI up to week 44/08)
Connectors for navigation system (MMI up to week 44/08)
Connectors for navigation system (MMI up to week 44/08)

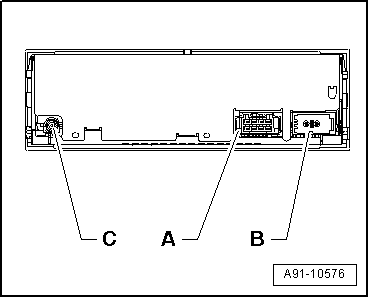

Navigation system with CD drive control unit -J401-
A -
Multi-pin connector, 8-pin (T8n)
B -
MOST bus
C -
GPS connection from radio, telephone and navigation system aerial -R52- (roof aerial)
Note
Contacts which are not listed are not used.
A - Multi-pin connector, 8-pin (T8n)
1 -
Terminal 31
2 -
Terminal 30
5 -
Open circuit diagnostic lead

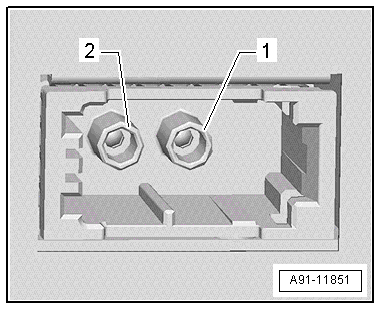

B - MOST bus
1 -
Input
2 -
Output
