Connector on chip card reader control unitJ676 (up to week 44/08)
Connector on chip card reader control unit -J676- (up to week 44/08)
Chip card reader control unit -J676-
  Note
Contacts which are not listed are not used.

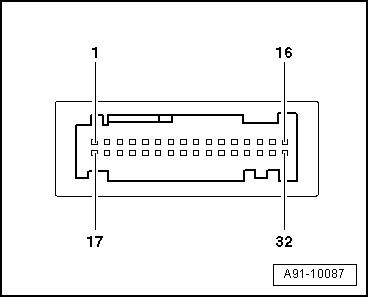

Multi-pin connector, 32-pin
1-16 - To traffic data aerial -R173-
17 - Data VICS to navigation system with CD drive control unit -J401-
18 - Terminal 31 (screen earth) to navigation system with CD drive control unit -J401-
19 - Data VICS from navigation system with CD drive control unit -J401-
21 - Switch-on signal to navigation system with CD drive control unit -J401-
22 - Terminal 30
23 - Data ETC to navigation system with CD drive control unit -J401-
24 - Terminal 31 (screen earth) to navigation system with CD drive control unit -J401-
25 - Data ETC from navigation system with CD drive control unit -J401-
28 - Terminal 31
  A91-10087
