Control Module HVAC: Service and Repair
A/C Control Head Module

A/C Control Head Module

The Climatronic Control Module (J255 )

‹› In both versions ("Basis" or "Comfort") the A/C Control Head Climatronic Control Module (J255) are removed and installed in the same way.

Removing

-

Check the A/C Control Head Climatronic Control Module (J255) coding and adaptation using the "Replace Control Unit" function the Guided
Fault Finding (if the A/C Control Head Climatronic Control Module (J255) should be replaced. Refer to Vehicle Diagnosis, Testing and
Information System VAS 5051 in "Guided Fault Finding" function.

CAUTION!
‹› To prevent damage to the Climatronic Control Module A/C control head and center console, do not pull too hard.

‹› Do not damage surface of center console when removing, cover it if necessary.

-

Switch off ignition.

-

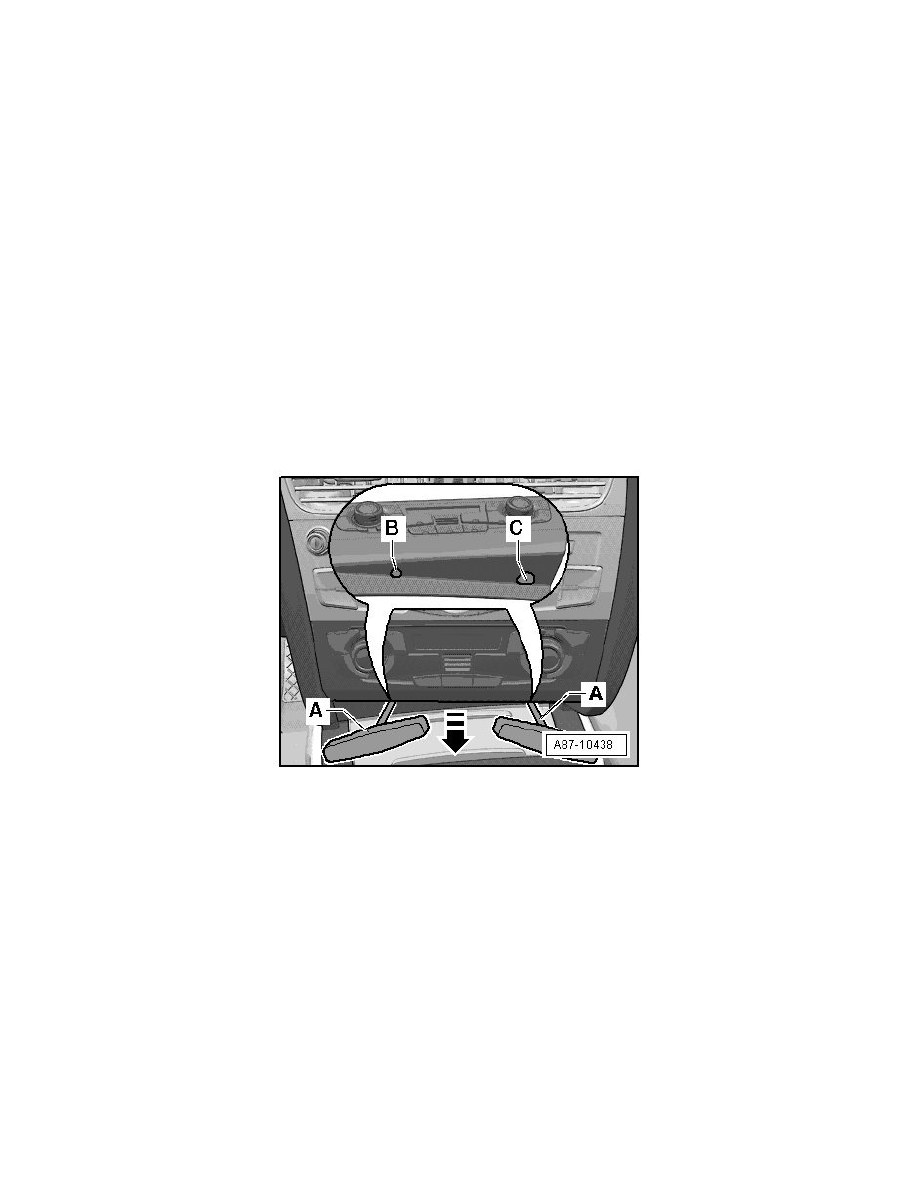

Attach the Hook (3438) - B - in one of the openings - C - or - D - in the A/C Control Head Climatronic Control Module (J255) -  A - according to
the illustration.

-

Carefully pull the Climatronic Control Module ( J255) A/C control head in the - direction of arrow - out of center console.

‹› The A/C Control Head Climatronic Control Module ( J255) is held in the center control brackets with clamps (left and right).

Disconnect the A/C control head climatronic control module connectors

-

Loosen the harness connector release catch - C - for the connectors - A - and - B - by pulling the direction of the arrow - arrow -.
