Audi Workshop Service and Repair Manuals

Headlamp Bulb: Service and Repair
HID Lamp Control Module, From MY 2007

HID Lamp Control Module, from MY 2007

CAUTION!
Danger to life due to high voltage.

‹› Usage and safety information for gas discharge headlamps. Refer to => Lighting and Horns See:

Removing

-

Remove headlamp, Refer to => [ HID Headlamp, through MY 2006 ] .

-

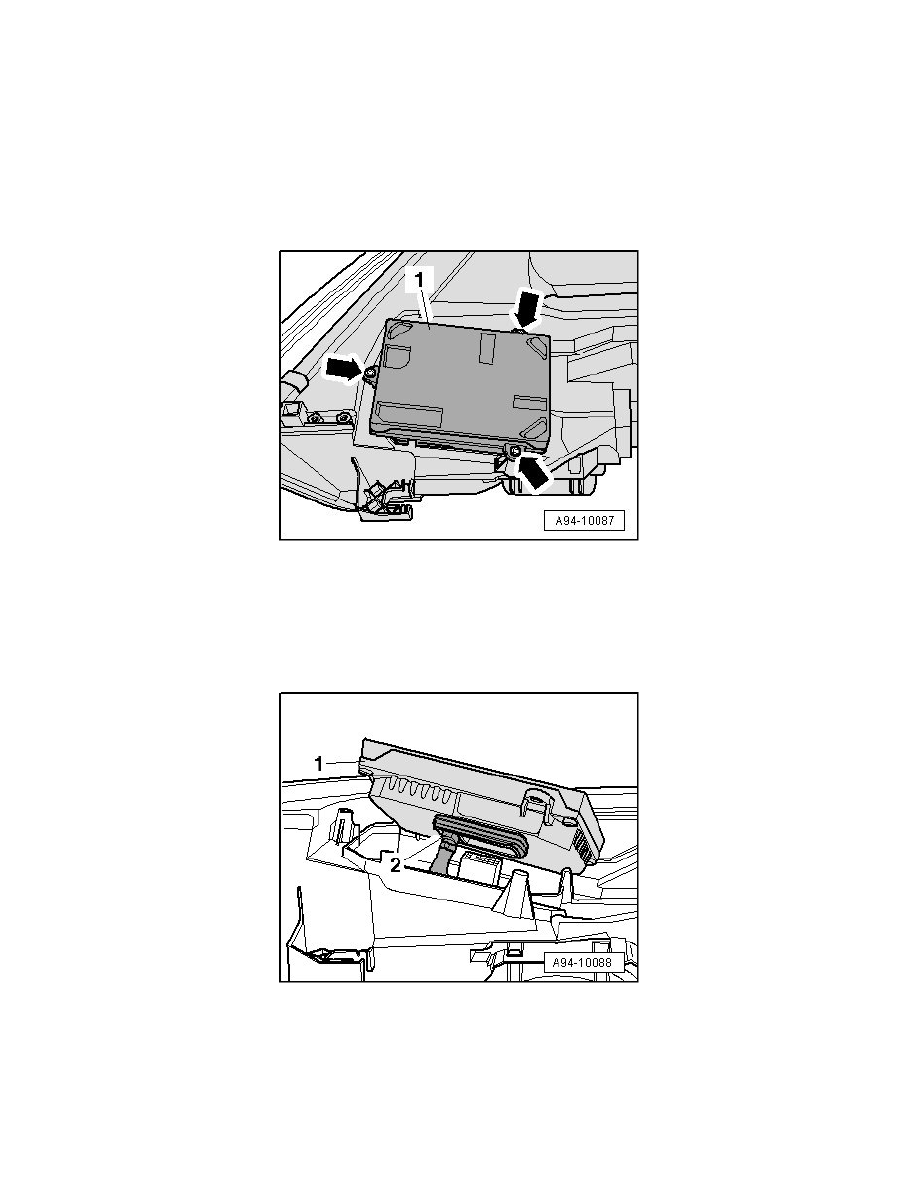

Remove screws - arrows -.

-

Remove control module - 1 - from headlamp housing.

-

Disconnect gas-discharge lamp adapter lead - 2 - at control module - 1 -.

Installing

Install in reverse order of removal, observing the following:

-

Check seal between High-intensity Gas Discharge Lamp Control Module and headlamp housing.

-

Install headlamp.
