Audi Workshop Service and Repair Manuals

Heater Core: Service and Repair

Heating System

=> [ Heat Exchanger, Preparing for Removal ]

=> [ Heat Exchanger ]

Heat Exchanger, Preparing for Removal

-

Switch on the ignition.

-

Set the air flow direction to "DEF" on the Climatronic Control Module (J255).

-

Move the passenger seats as far back as possible.

-

Switch off ignition.

-

Disconnect the ground cable form the Battery (A).

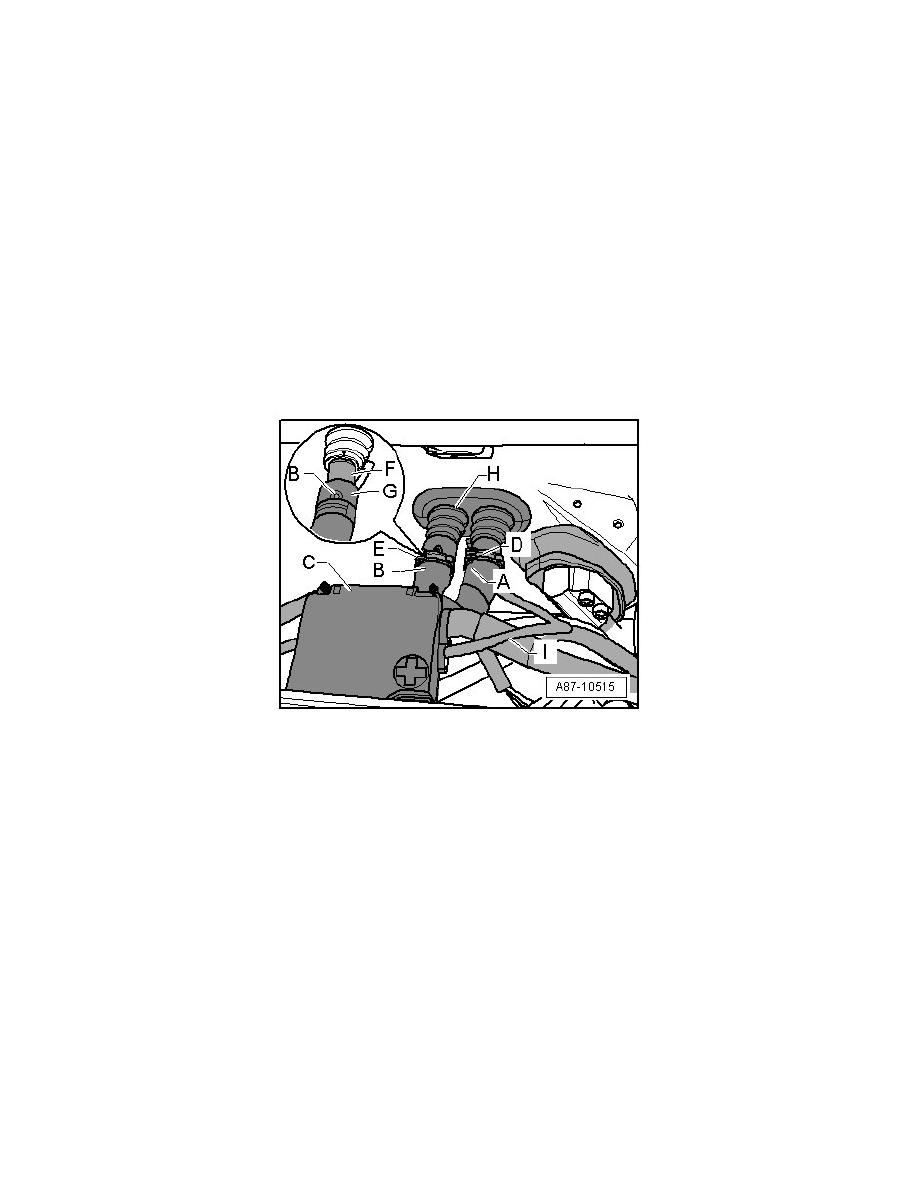

‹› Disconnect the Battery (A) ground connection so that it cannot short circuit when the jumper cable post - C - is removed.

-

Remove the jumper cable post cover - C -.

-

Remove the jumper cable post - C - from the strut dome and lay it to the side.

-

Remove the air intake housing. Refer to => [ A/C Unit Air Intake Housing ] See: Heating and Air Conditioning/Air Register/Service and Repair.

-

Disconnect the connector from the Evaporator Vent Temperature Sensor (G263). Refer to => [ Evaporator Vent Temperature Sensor ] See:
Heating and Air Conditioning/Discharge Air Temperature Sensor / Switch/Service and Repair/Evaporator Vent Temperature Sensor.

-

Remove the right radiator housing. Refer to => [ Left and Right Radiator Housing Temperature Doors ] See: Heating and Air Conditioning/Air
Register/Service and Repair

‹› Heat Exchanger, removing. Refer to => [ Heat Exchanger ]

Heat Exchanger

Special tools, testers and auxiliary items required

‹› Hose Clamps Up To dia. 25 Mm (3094) or hose clamps up to dia. 40 mm (3093)

‹› Commercial compressed-air gun with rubber end piece

‹› Cooling System Tester (V.A.G 1274) (and corresponding adapter)
