Cabin Ventilation Grille: Service and Repair
Air Intake Unit, Removing and Installing

Air Intake Unit, Removing And Installing

Special tools, testers and other items required

-

Hose Clamps Up To 25 mm Dia. 3094 or Hose Clamps, Up To 40 mm. 3093

-

Commercially available compressed-air gun

-

Cooling System Tester V.A.G 1274 (and appropriate adapters)

Removing

-

Switch off ignition.

-

Dissipate pressure in coolant circuit by opening cap at coolant expansion tank Relevant engine, mechanics.

-

Remove plenum chamber cover.

CAUTION:  The two valves of the pump valve unit may be hot even if the engine is cold.

-

Remove wiper arms and scuttle panel trim.

-

Remove wipers and unclip drip rail from air intake unit.

-

Remove dome brace if necessary (not installed on all vehicles).

-

Remove Alarm Horn H12.

-

Remove Air Quality Sensor G238 if applicable.

-

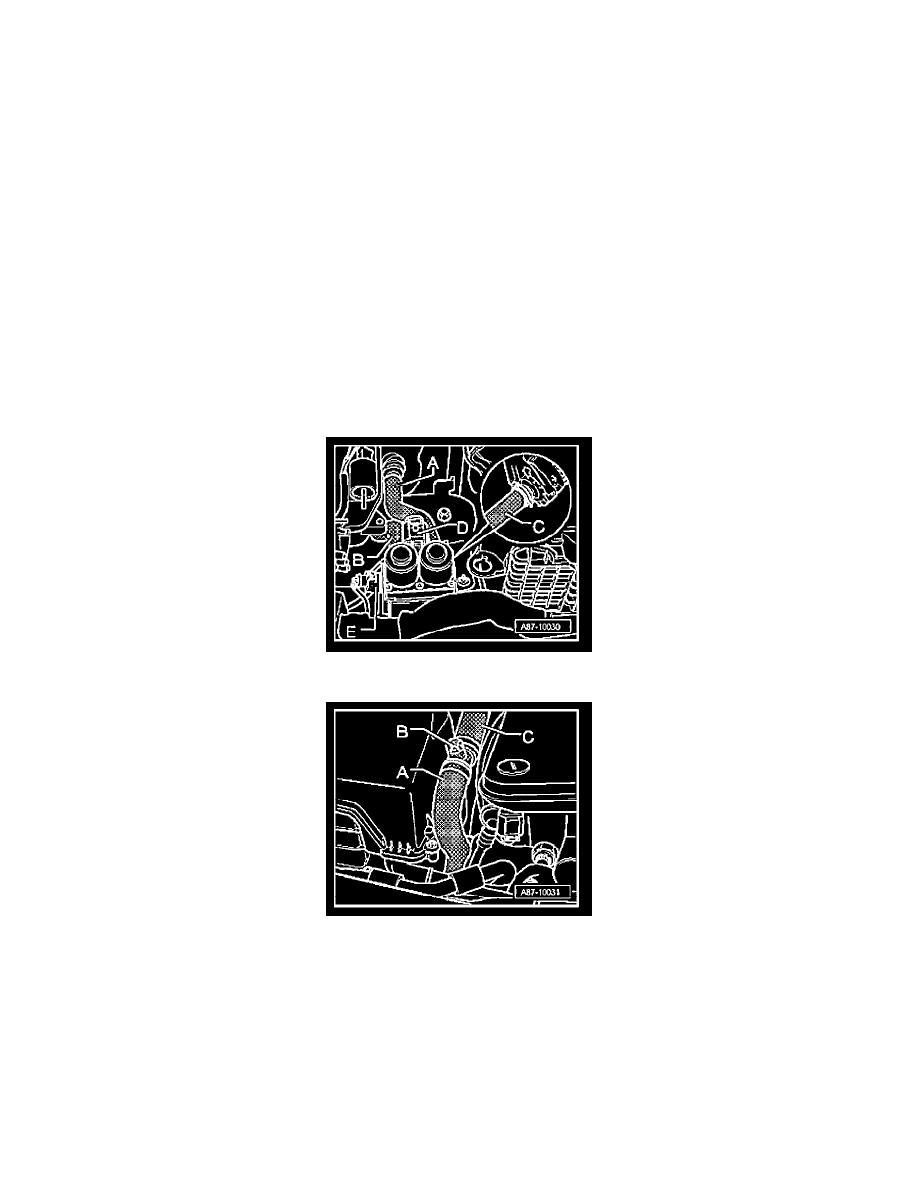

Pinch off coolant hose - C - (supply from engine to Coolant Pump V50) e.g. using Hose Clamps Up To 25 mm Dia. 3094.

-

Pinch off coolant hose - A - (return from heater core to engine), e.g. using Hose Clamps Up To 25 mm Dia. 3094.

-

Disconnect coolant hose - C - from connection at Heating and A/C unit and lay aside.
