Rear Door Latch: Service and Repair
Rear Door Lock, Removal

Rear Door Lock, Removal

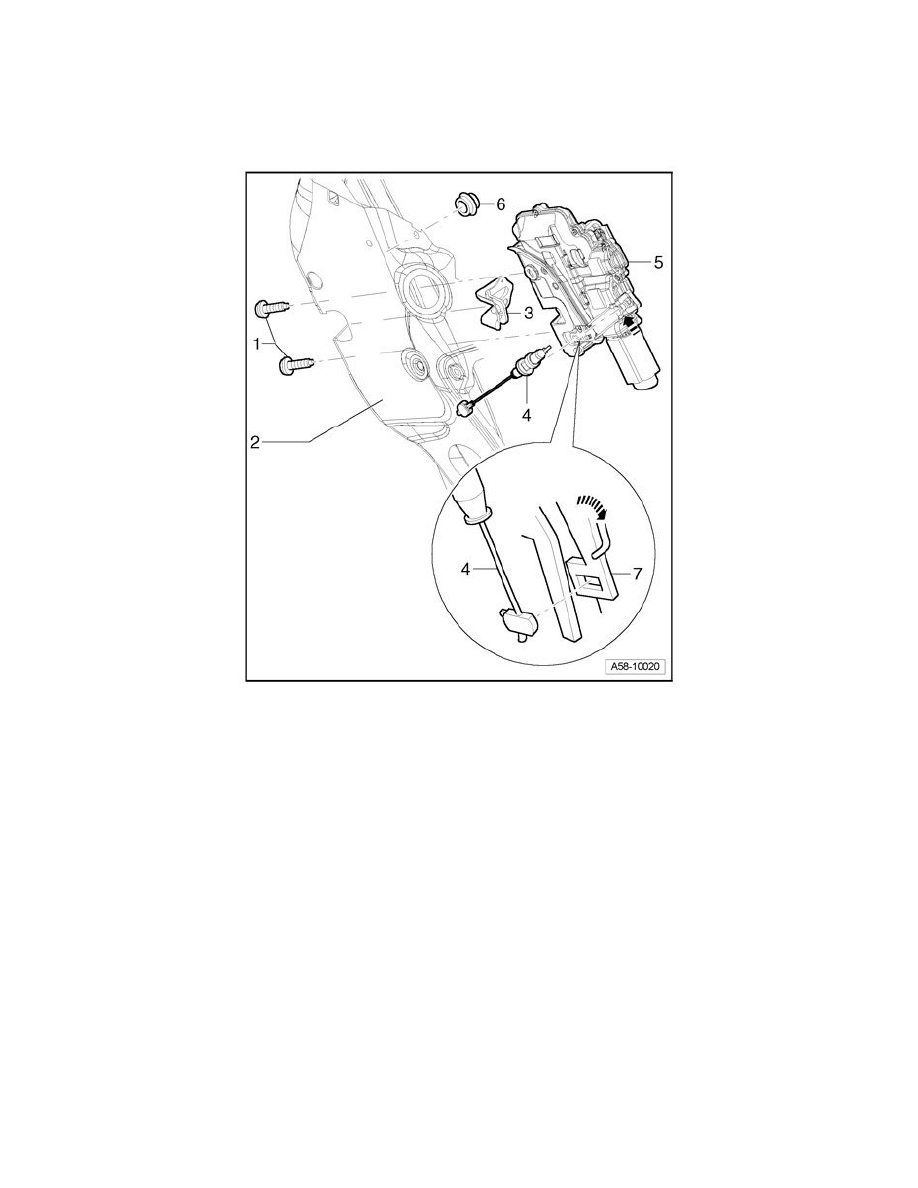

Assembly Overview

1

-

Multi-point bolts M8
-

20 Nm

2

-

Rear door

3

-

Gasket

4

-

Inside door release mechanism release
-

Engage in release lever - 7 - on door lock - 5 -

5

-

Door lock
-

Door trim removed.

-

Window frame and window regulator removed.

-

Disconnect electrical harness connector at door lock.

-

Release retainer on release lever and unclip operating rod

-

Unscrew multi-point bolts - 1 - and remove door lock.

6

-

Gasket
-

Clip into door.

7

-

Release lever
