Oil Pan: Service and Repair

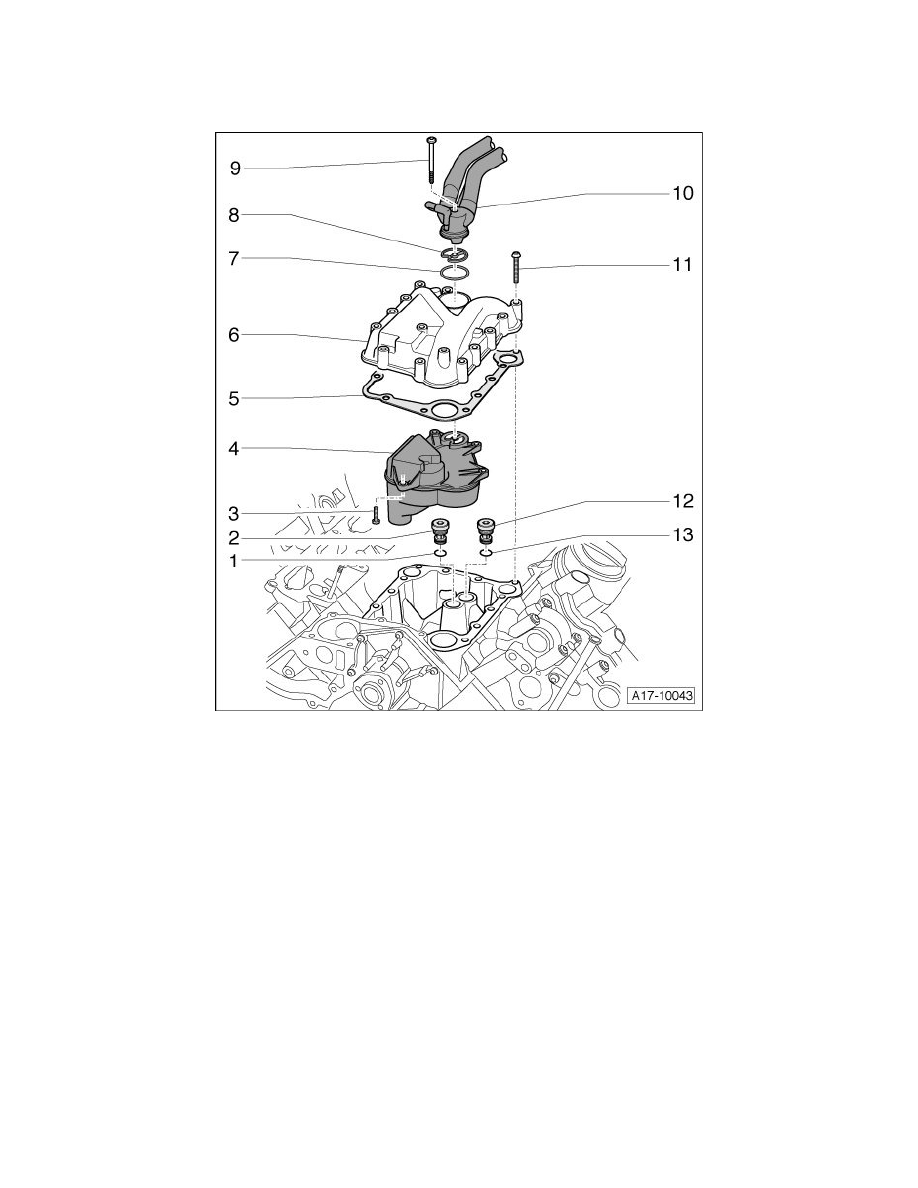

Oil Check Valves and Oil Separator Assembly Overview

Oil Check Valves and Oil Separator Assembly Overview

1

O-ring

‹› Replace

2

Oil check valve - 20 Nm

‹› For oil supply to right cylinder head

3

9 Nm

4

Oil separator

‹› Screwed into cover => [ (Item 6) Cover ] from below

5

Gasket

‹› Replace

6

Cover

‹› With connection for crankshaft housing ventilation

‹› To remove, remove upper section of intake manifold.

7

O-ring
