Balance Shaft Chain: Service and Repair
Drive Chain For Oil Pump and Balance Shaft, Component Overview

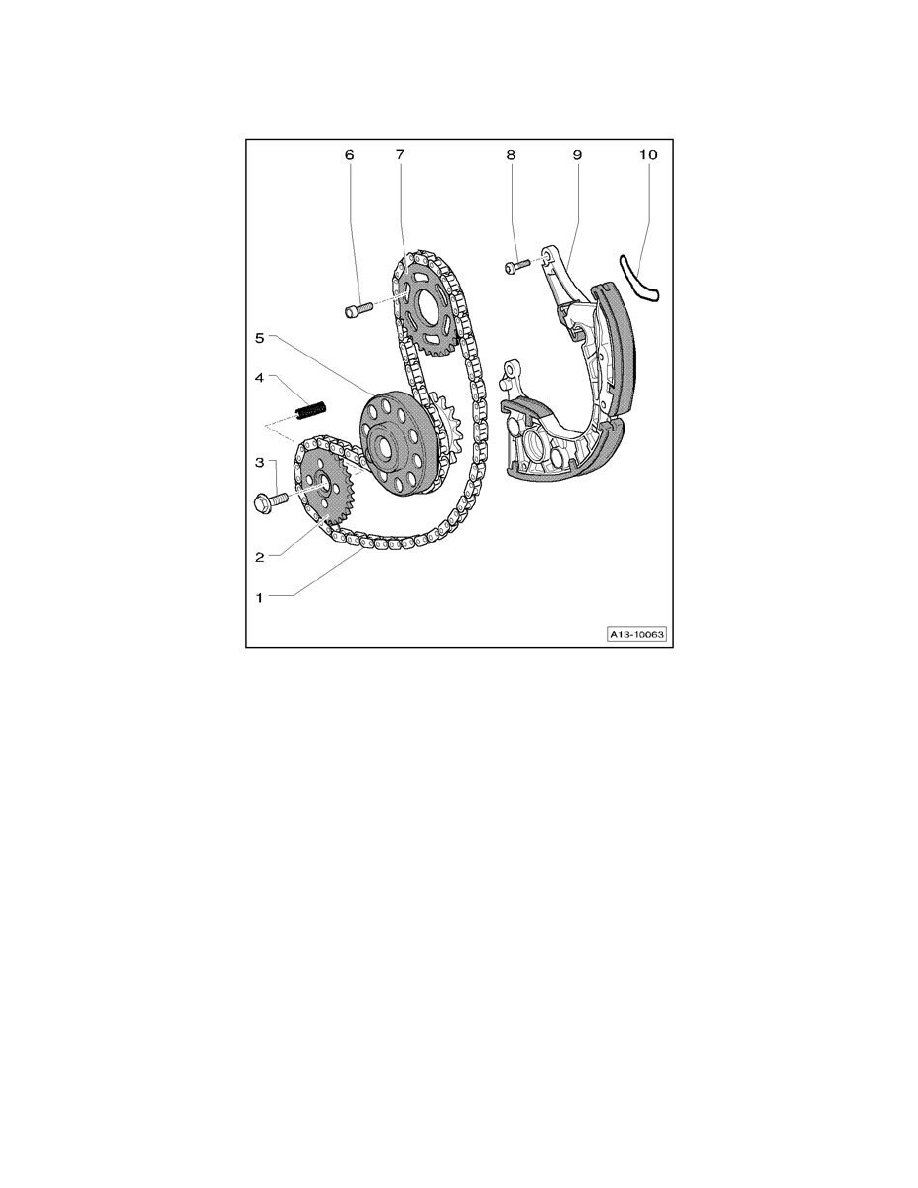

Drive chain for oil pump and balance shaft, component overview

1 -

Drive chain for oil pump and balance shaft

^

Before removing, mark direction of rotation with paint

2 -

Drive sprocket for oil pump

^

Installed location: Labeled side faces engine

3 -

30 Nm plus an additional 90° (1/4 turn)

^

Replace

4 -

Spring

5 -

Crankshaft

6 -

15 Nm plus an additional 90° (1/4 turn)

^

Replace

7 -

Chain sprocket for balance shaft

^

Installed location: Labeled side faces transmission

8 -

6 Nm plus an additional 45° (1/8 turn)

^

Replace

9 -

Chain tensioner

^

With glide track

10 -

Gasket

^

Replace
