Compressor/Pump: Removal and Replacement

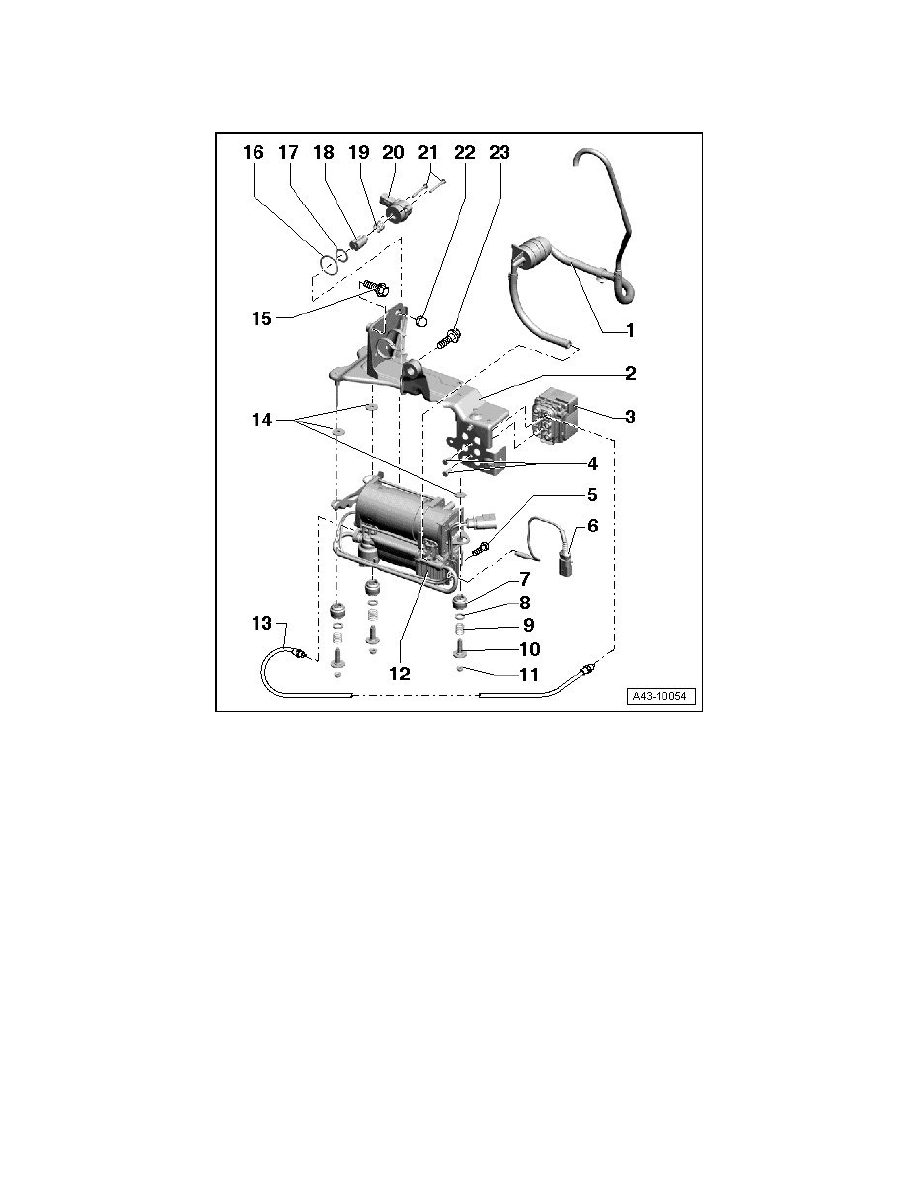

Air Supply Unit and Solenoid Valve Block Assembly Overview

Air Supply Unit and Solenoid Valve Block Assembly Overview

1

Air intake section with filter

2

Compressor unit and solenoid valve block bracket

3

Solenoid valve block

‹› Removing and installing, refer to => [ Solenoid Valve Block ] See: Ride Control Solenoid Valve/Service and Repair

4

Bolt

‹› 10 Nm

5

Bolt

‹› 7 Nm

6

Level control pump temperature sensor

‹› Removing and installing, refer to => [ Level Control Pump Temperature Sensor ] See: Suspension Control Pressure Sensor/Switch/Service and

Repair/Level Control Pump Temperature Sensor

7

Rubber bushing

8

Spring seat
