Fluid Line/Hose: Procedures
ATF Lines and ATF Cooler, Assembly Overview

ATF lines and ATF cooler, assembly overview 09L, 6 Speed AWD, A/T

Note:
^

Read the rules when working on the automatic transmission.

^

Thoroughly clean all joints and surrounding areas before disassembling.

^

Check ATF level after replacing ATF lines/hoses or ATF cooler.

CAUTION:
^

Drain cooling system completely before removing and installing ATF cooler.

^

Always use cooling system charge unit VAS6096 when refilling cooling system. Otherwise there is a danger of malfunction.

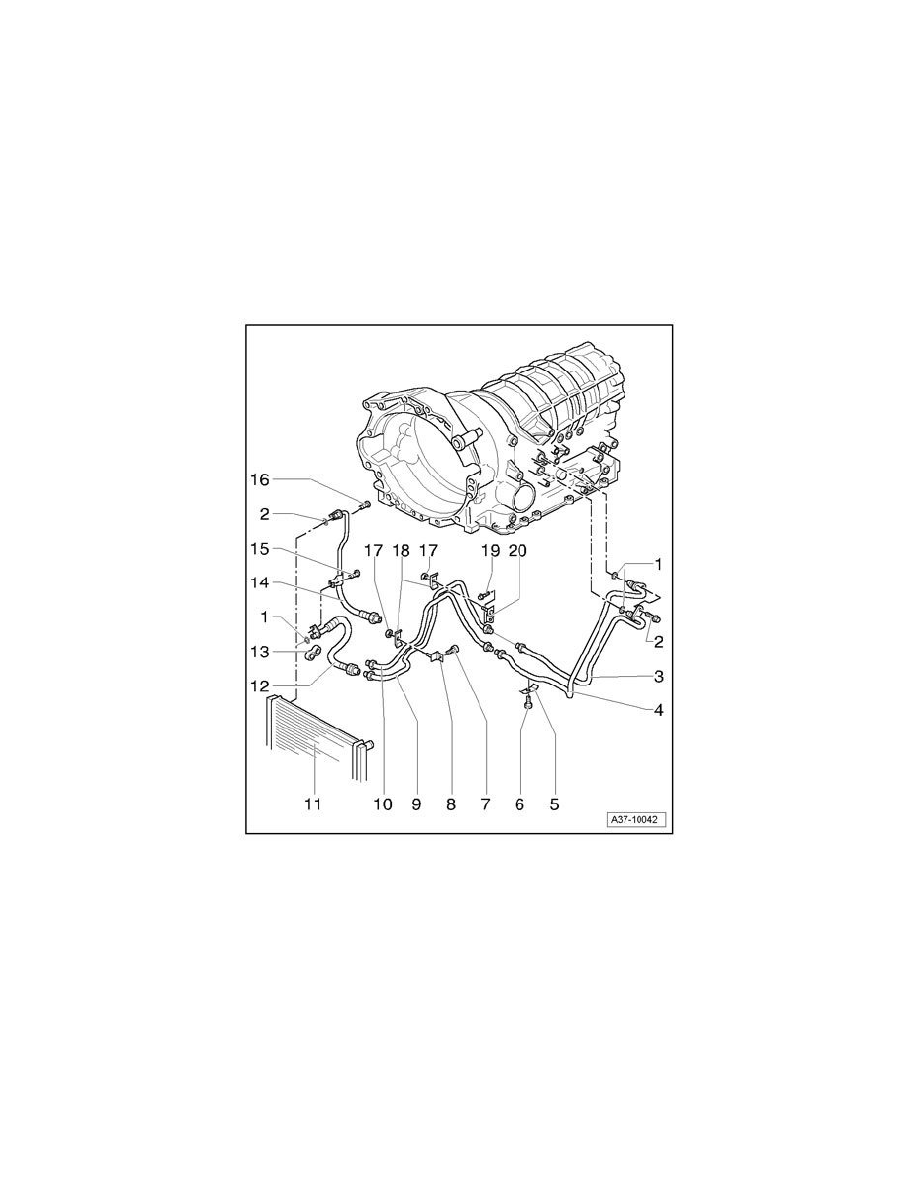

ATF lines and ATF cooler for vehicles with 6-cyl. GDI engine, assembly overview

1 -

O-rings

^

Always replace

^

Lubricate with ATF when installing

2 -

Bolt, 21 Nm

^

Do not tighten until lines have been fully inserted

3 -

ATF line

^

Note correct location

^

Push ATF lines fully into transmission by hand as far as stop, then bolt on.

4 -

ATF line

^

Note correct location

^

Push ATF lines fully into transmission by hand as far as stop, then bolt on.

5 -

Bracket for ATF line
