10

Mirror adjustment switch, removing and installing => [ Mirror Adjustment Switch ] See: Front Door Trim

11

Bass reflex tube frame, removing and installing => [ Bass Reflex Tube Frame ] See: Front Door Trim.

12

Bass speaker grille, removing and installing => [ Bass Speaker Grille ] See: Front Door Trim

13

Rear lid and fuel filler door unlock switches, removing and installing => [ Rear Lid Release Switch ] See: Front Door Trim

14

Entry light, removing and installing => [ Entry Lamp ] See: Front Door Trim

15

Window regulator switch, removing and installing => [ Window Regulator Switch ] See: Front Door Trim

16

Armrest, removing and installing => [ Armrest ] See: Front Door Trim

17

Door warning light, removing and installing => [ Door Warning Lamps ] See: Front Door Trim

18

Anti-theft warning system, removing and installing => [ Anti-Theft Alarm System Switch ] See: Front Door Trim

19

Interior door trim light, removing and installing => [ Inner Door Trim Reflector ] See: Front Door Trim

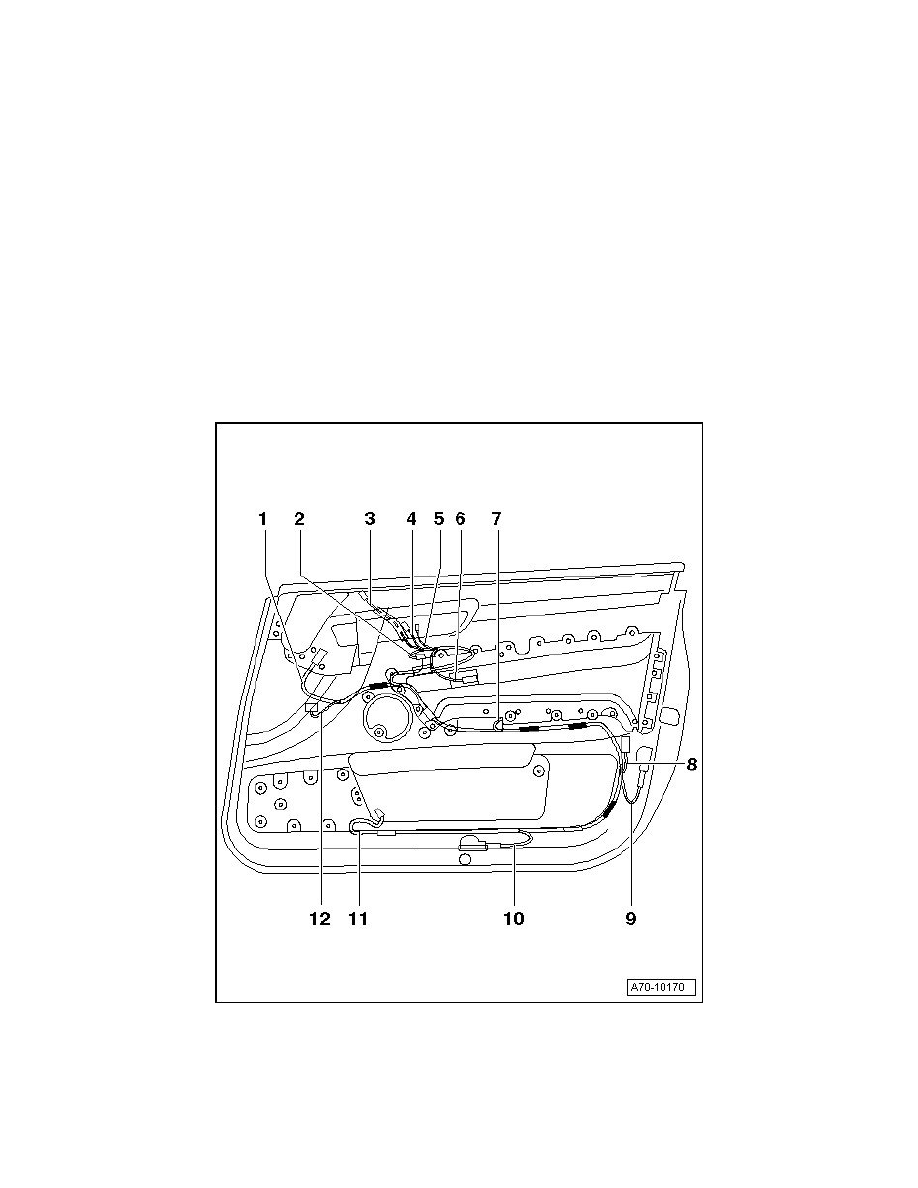

Door Trim Wiring Routing Overview

1

Door control module cable

2

Light cable

3

Anti-theft warning system light cable

4

Wire to central locking switch, driver side only
