Audi Workshop Service and Repair Manuals

10

Armrest, removing and installing => [ Armrest ] See: Rear Door Trim

11

Door warning light, removing and installing => [ Door Warning Lamps ] See: Rear Door Trim

12

Door trim, removing and installing => [ Rear Door Trim ] See: Rear Door Trim

13

Interior door trim light, removing and installing => [ Inner Door Trim Reflector ] See: Rear Door Trim

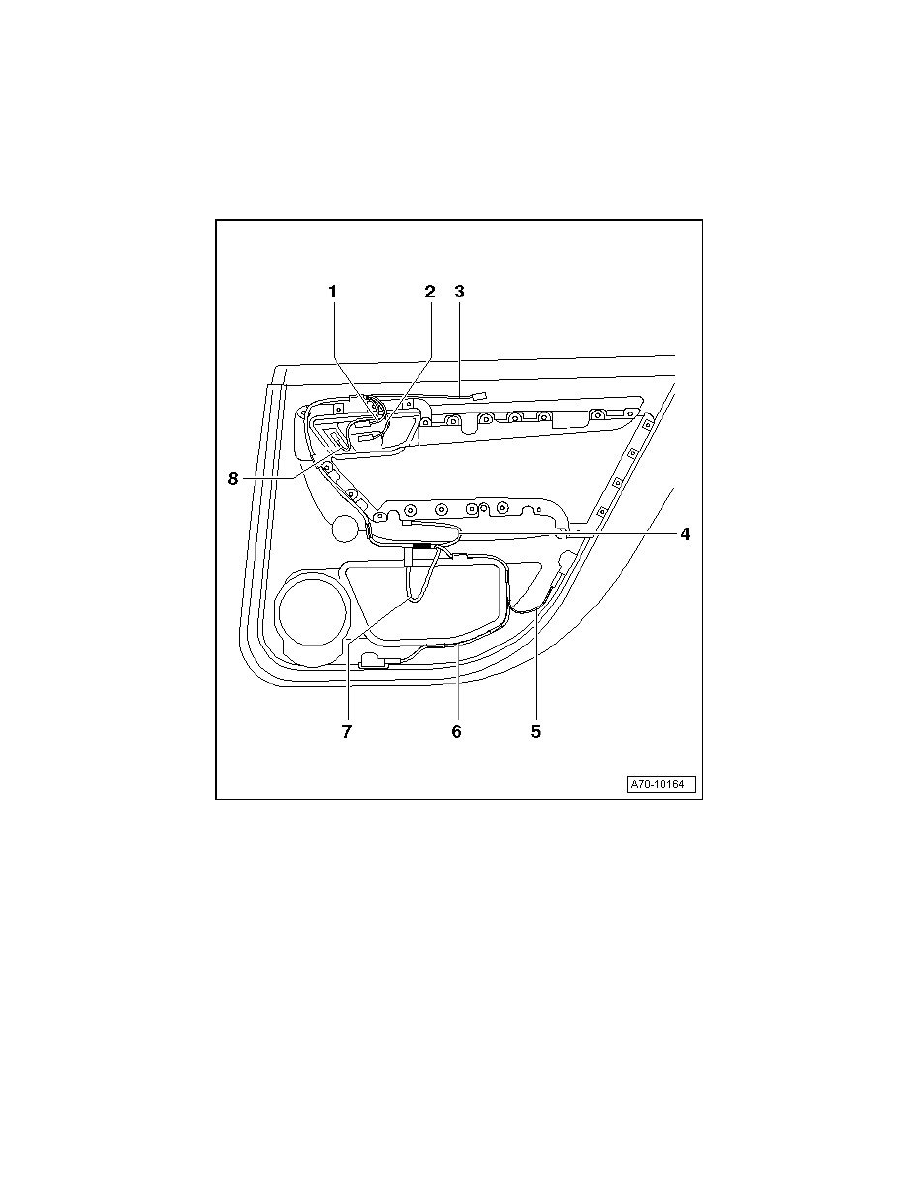

Door Trim Wiring Routing Overview

1

LED socket

2

Interior door mechanism lighting cable

3

Light cable

4

Window regulator switch cable

5

Cable to door warning light

6

Entry light cable

7

Door control module cable

8

Central locking switch cable
