Audi Workshop Service and Repair Manuals

Front Subframe: Service and Repair

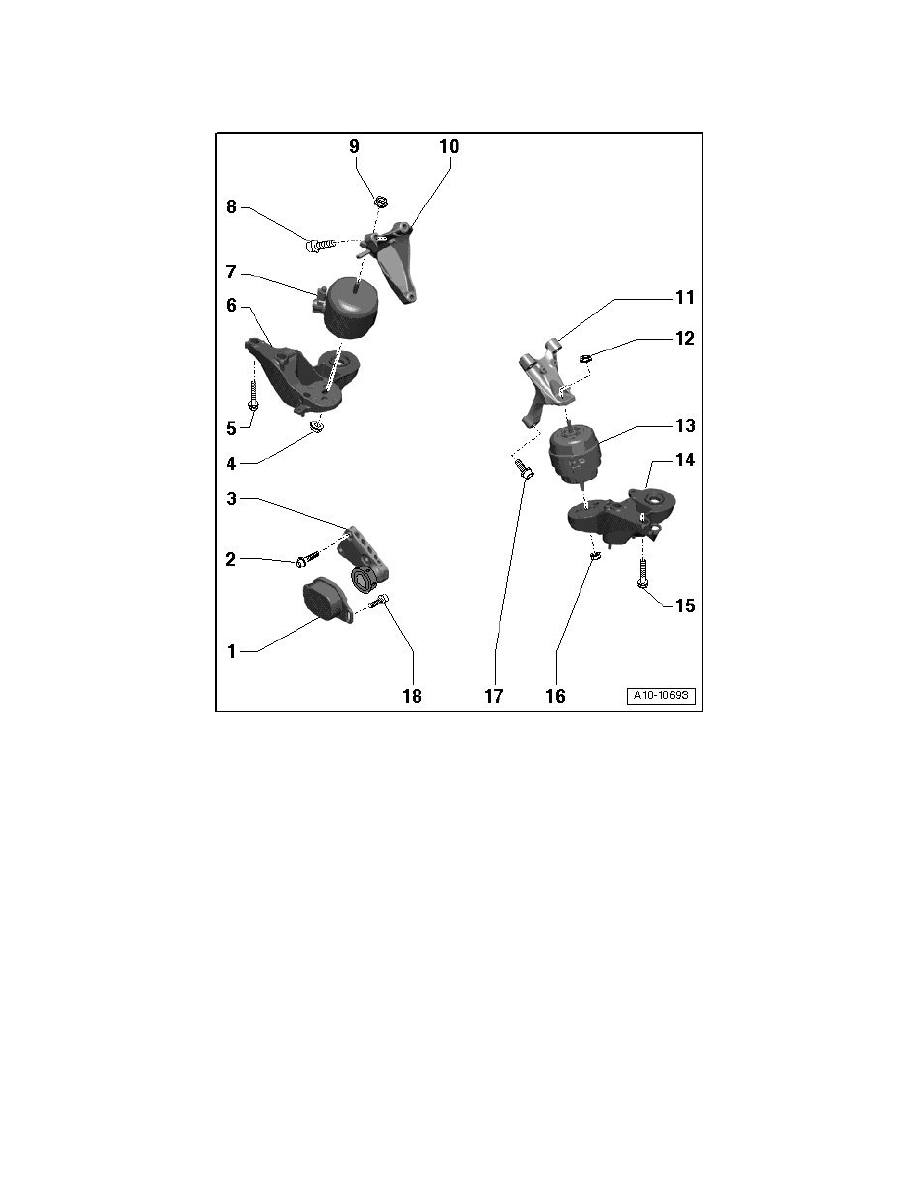

Assembly Mount, Overview

Assembly Mount, Overview

1

Torque support stop

‹› Must contact torque support buffer at top and bottom without play

2

Bolt

‹› 40 Nm

3

Torque bracket

‹› Removing and installing => [ Torque Support ] See: Engine, Cooling and Exhaust/Engine/Service and Repair/Torque Support

4

Nut

‹› 40 Nm

5

Bolt

‹› 75 Nm

6

Right engine mount plate

‹› Removing and installing => [ Right Engine Mount ] See: Engine, Cooling and Exhaust/Engine/Service and Repair/Right Engine Mount
