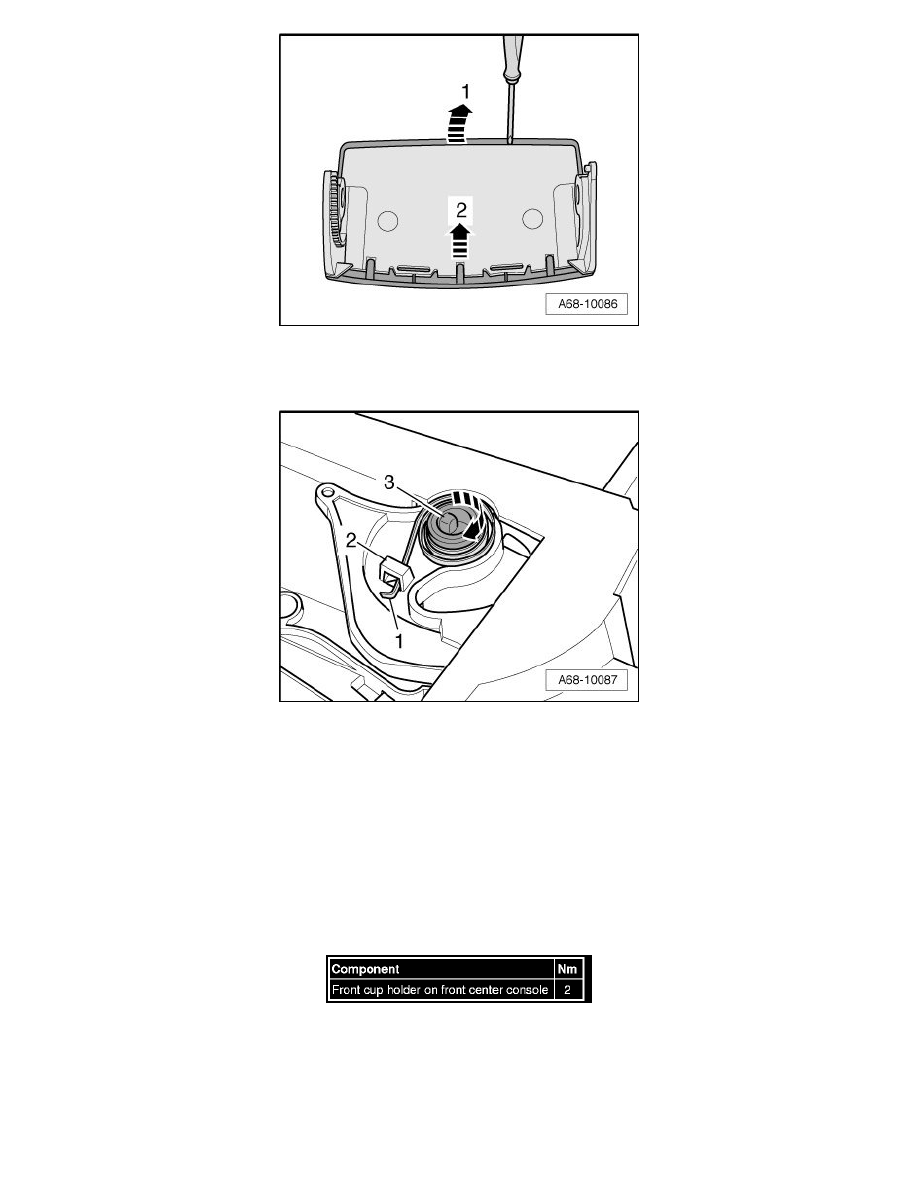

Separate cup holder cover from trim - arrow 2 -.

Installing

Installation is reverse of removal, but note the following:

-

First engage tension spring - 1 - with hinge pins on cup holder cover - 2 -.

-

Position hinge screws and turn in - direction of arrow - (approx. 90°).

‹› Marks - 3 - on hinge screws must point upward.

-

Install hinge screws in this position.

-

Install front center console => [ Front Center Console ].

Tightening Specifications
