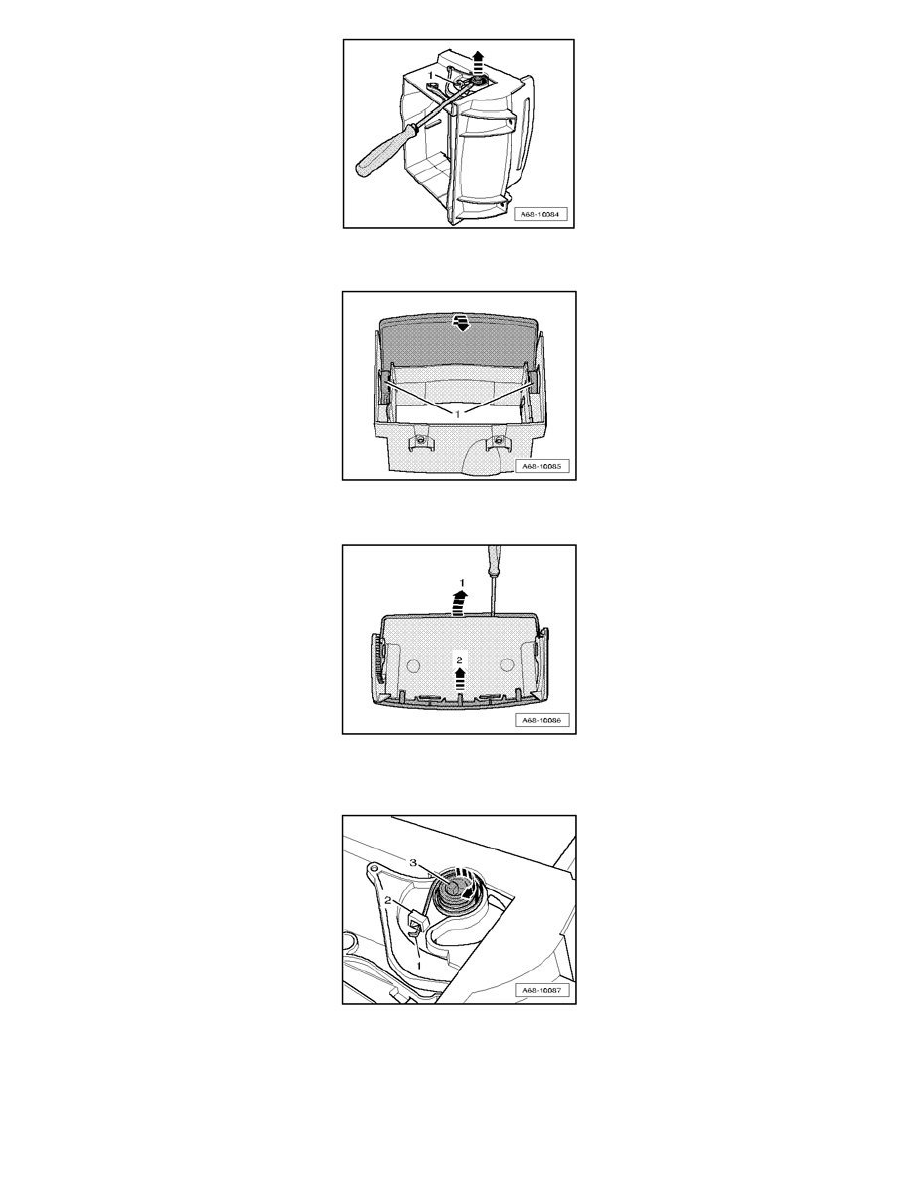

Pry left hinge pins off with a screwdriver - arrow - and disengage tension spring - 1 -.

-

Disengage support - 1 - and remove cup holder cover with trim - arrow -.

-

Carefully pry cup holder cover forward out of trim with a narrow screwdriver - arrow 1 -.

-

Separate cup holder cover from trim - arrow 2 -.

Installing

Installation is reverse of removal, but note the following:

-

First engage tension spring - 1 - with hinge pins on cup holder cover - 2 -.

-

Position hinge screws and turn in-direction of arrow - (approx.90 degrees).

-

Marks - 3 - on hinge screws must point upward.

-

Install hinge screws in this position.
