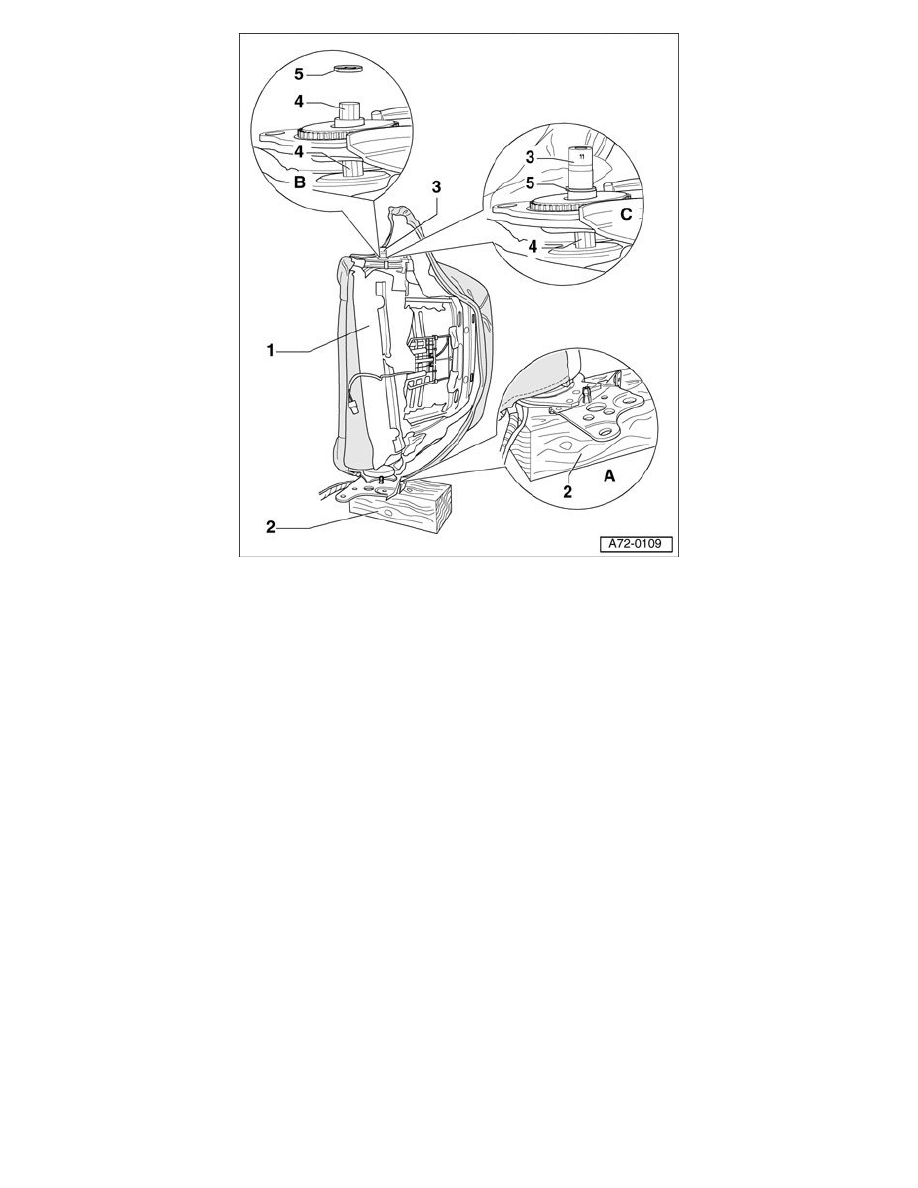

NOTE:  A passenger seat backrest is shown in the illustration.

-

Remove bolt from motor for backrest adjustment.

-

Pry out spring washer - 5 - on side of backrest motor with a screwdriver at - B -.

-

Tap shaft - 4 - through the side of the backrest frame using a hammer and drift punch.

-

Pull out shaft - 4 - just far enough out of backrest frame - 1 - until motor for backrest adjustment can be removed.

-

Installing
-

Adapt the splines of new motor for backrest adjustment.

-

Slide shaft - 4 - through motor for backrest adjustment and through backrest frame - 1 -.

-

Set seat aside.

-

Lay wood block - 2 - on opposite side of backrest adjustment motor below shaft - 4 - - A -.

-

Using a socket (11 mm) - 3 -, drive spring washer - 5 - onto shaft - 4 - - C -.

-

Install screw on backrest adjustment motor and connect connector.
Further installation is performed in the reverse order of removal.

-

For seats with seat memory: After installing seat, perform a basic setting for backrest or seat.
