Audi Workshop Service and Repair Manuals

Vacuum Pump: Service and Repair
Vacuum Pump

Vacuum Pump

Removing

-

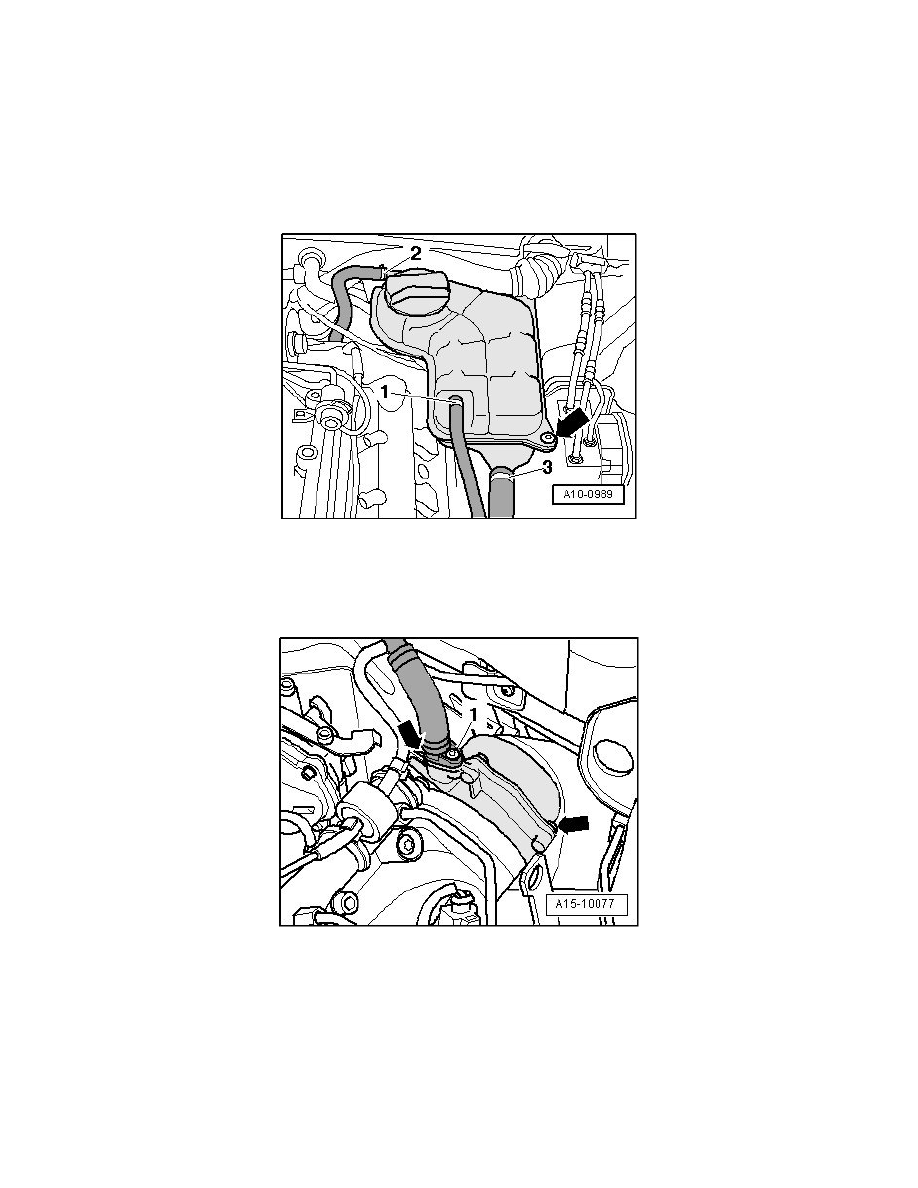

Carefully pull the engine cover off the pins.

-

Remove coolant reservoir - arrow -.

-

Disconnect electrical connector to Engine Coolant Level (ECL) Warning Switch (F66) at bottom of coolant reservoir.

-

Move the coolant reservoir to the side with the coolant hoses still connected

-

Remove bolt - 1 - and remove vacuum hose with support to vacuum pump.

-

Remove bolts - arrows - and remove vacuum pump.

Installing
