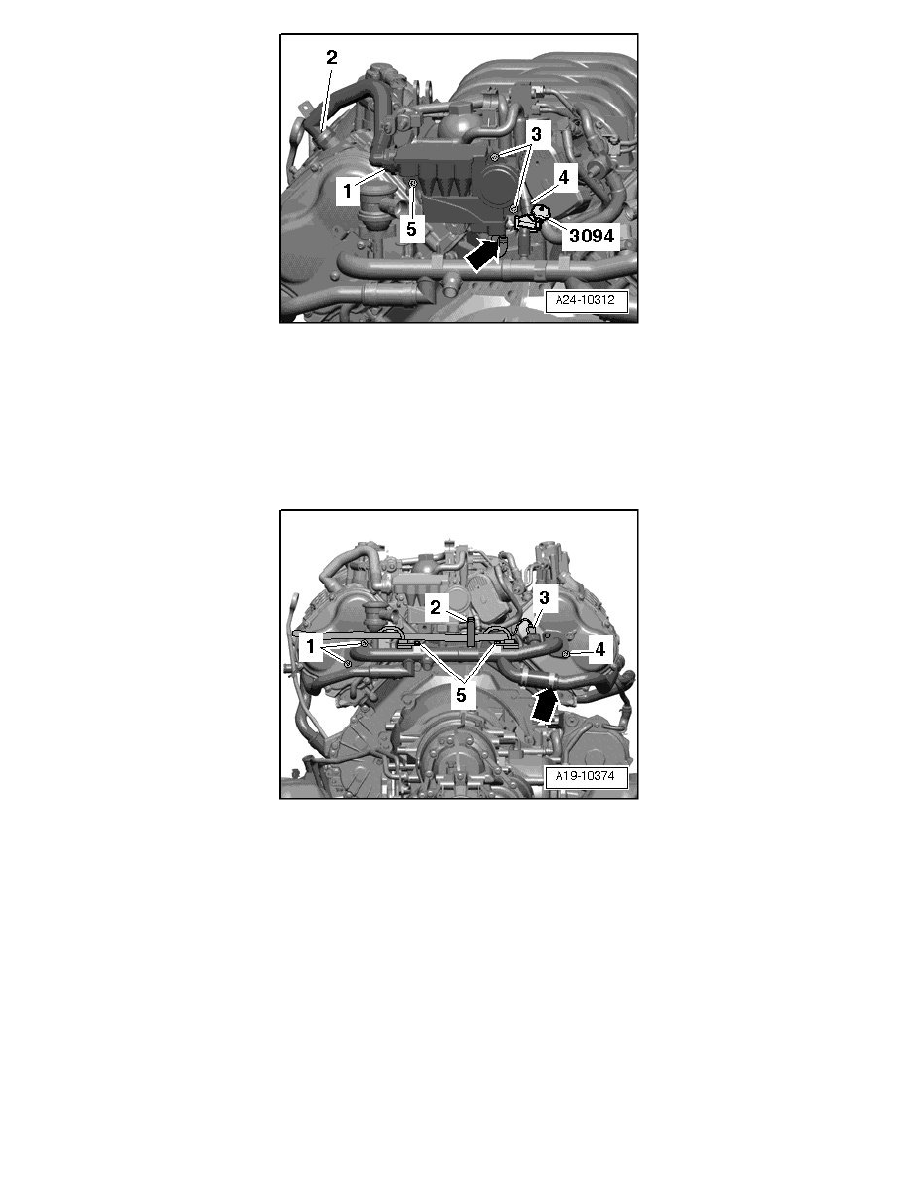

Remove bolts - 3 and 5 - and press crankcase ventilation pressure regulator valve from throttle valve connections.

-

Remove oil drain hose - arrow -.

‹› Ignore - 4 - and (3094).

‹› To improve clarity, the removed engine is shown from the rear.

-

Remove coolant hose - 2 - to intake manifold.

-

Free up engine wiring harness on rear coolant pipe.

-

Disconnect electrical connector - 3 - on Engine Coolant Temperature (ECT) Sensor (G62).

-

Remove nuts - 5 -.

-

Remove engine wiring harness bracket from rear coolant pipe.

-

Remove bolts - 1 and 4 -.

-

Remove rear coolant pipe from right coolant pipe - arrow  -.

-

Remove rear coolant pipe to right side of vehicle.

Installing

‹› Tightening Specifications => [ Coolant Pipes Assembly Overview ] See: Service and Repair/Removal and Replacement/Coolant Pipes Assembly

Overview.
