Fan Shroud: Service and Repair

Fan Shroud

Removing

-

Bring lock carrier into service position.

-

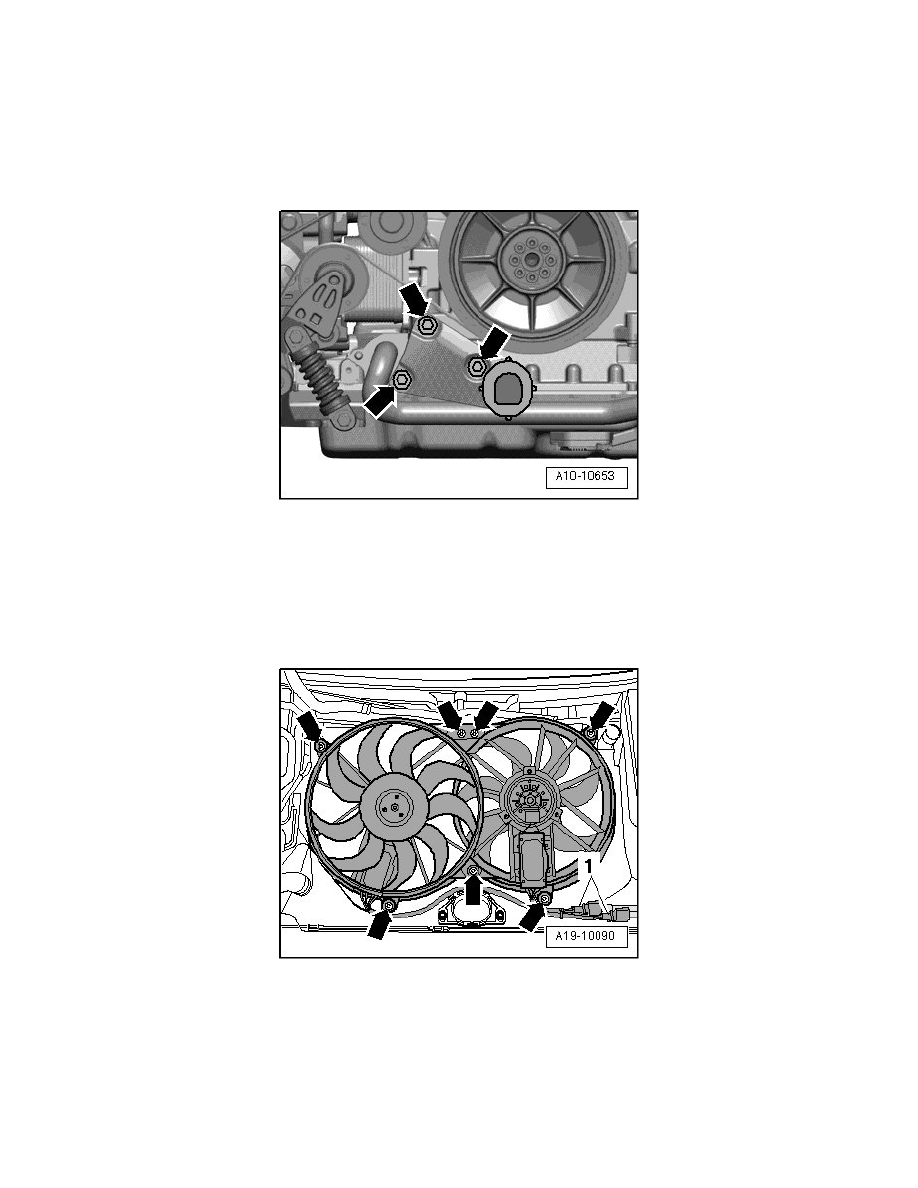

Remove bolts - arrows - for torque support.

‹› The torque support remains in installation location.

CAUTION!
Risk of injury from coolant fan starting by itself.

‹› Before working in fan shroud area, disconnect electrical connectors.

-

Disconnect electrical connectors - 1 - to coolant fans.

-

Remove bolts - arrows - and remove fan shroud upward and out.

Installing

‹› Tightening Specifications => [ Radiator and Coolant Fan Assembly Overview ] See: Radiator/Service and Repair/Radiator and Coolant Fan

Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Secure all hose connections using hose clamps appropriate for the model type.
