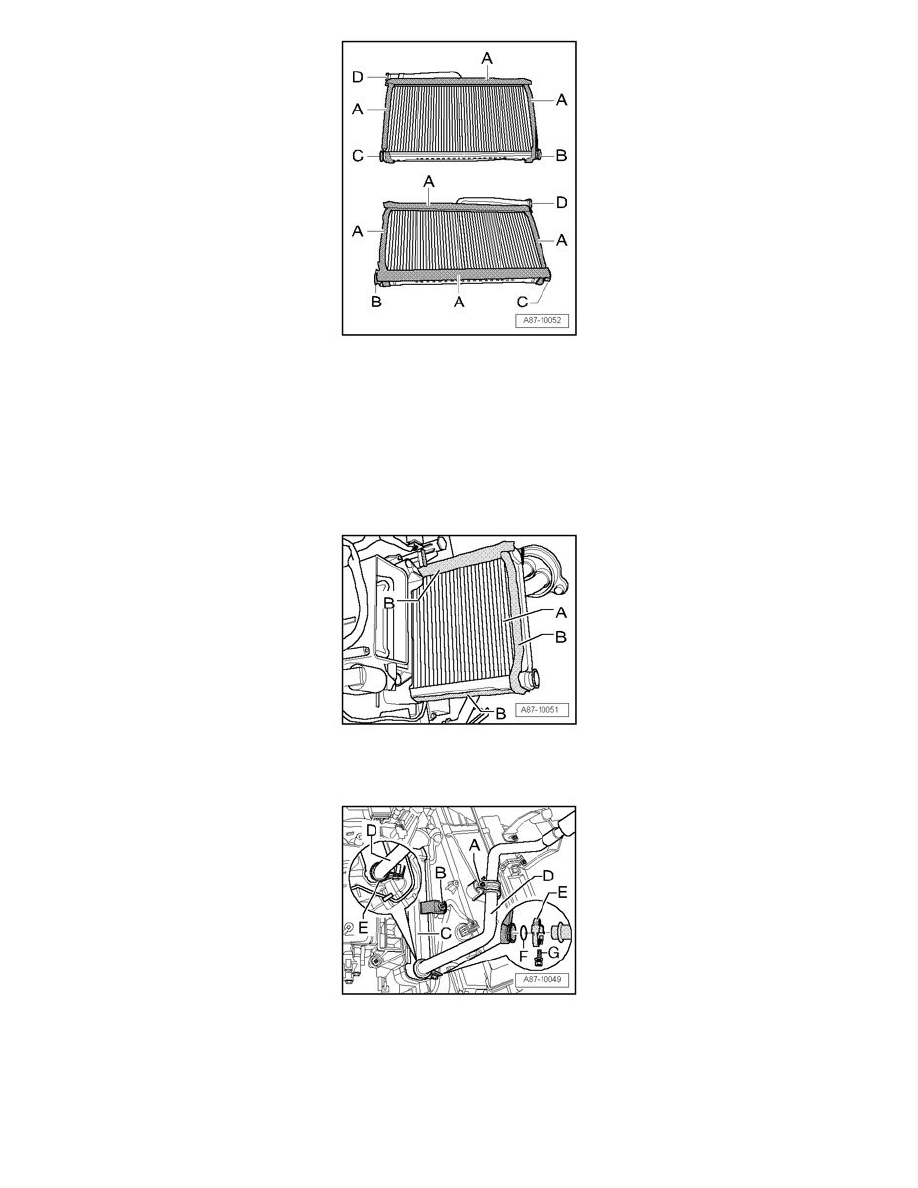

Foam seals - A - of heater core for damage and proper installation (foam seals must not become removed on installing heater core)

NOTE:
-

Seal may curl up on insertion if not correctly bonded on.

-

Cold air may flow past heater core if seal is damaged or not properly installed.

-

Always replace sealing rings and clamps Parts List.

-

Check connections at heater core - B -, - C - and - D - for damage or contamination.

-

By way of heater core mounting slot, check Heating and A/C unit for dirt or residual coolant and clean if necessary.

-

Working from right, slide heater core - A - into Heating and A/C unit such that it is flush with housing of Heating and A/C unit on right and
left. When doing so, make sure seal - B - does not curl up or become damaged.

-

Install holder - B - for heater core - C -.

-

Remove bolt - G - from new clamp - E -.

-

Position new clamp - E - on coolant pipe such that clamp can be fastened as shown.

-

Moisten sealing ring - F - with small quantity of coolant and install sealing ring on coolant pipe - D -.

-

Insert coolant pipe - D - in heater core.

-

Press coolant pipe - D - into heater core and install clamp - E - as shown at joint with heater core.
