Thermostat: Service and Repair
MAP Controlled Thermostat

MAP Controlled Thermostat

Removing

-

Drain coolant => [ Cooling System, Draining and Filling ] See: Service and Repair/Procedures.

-

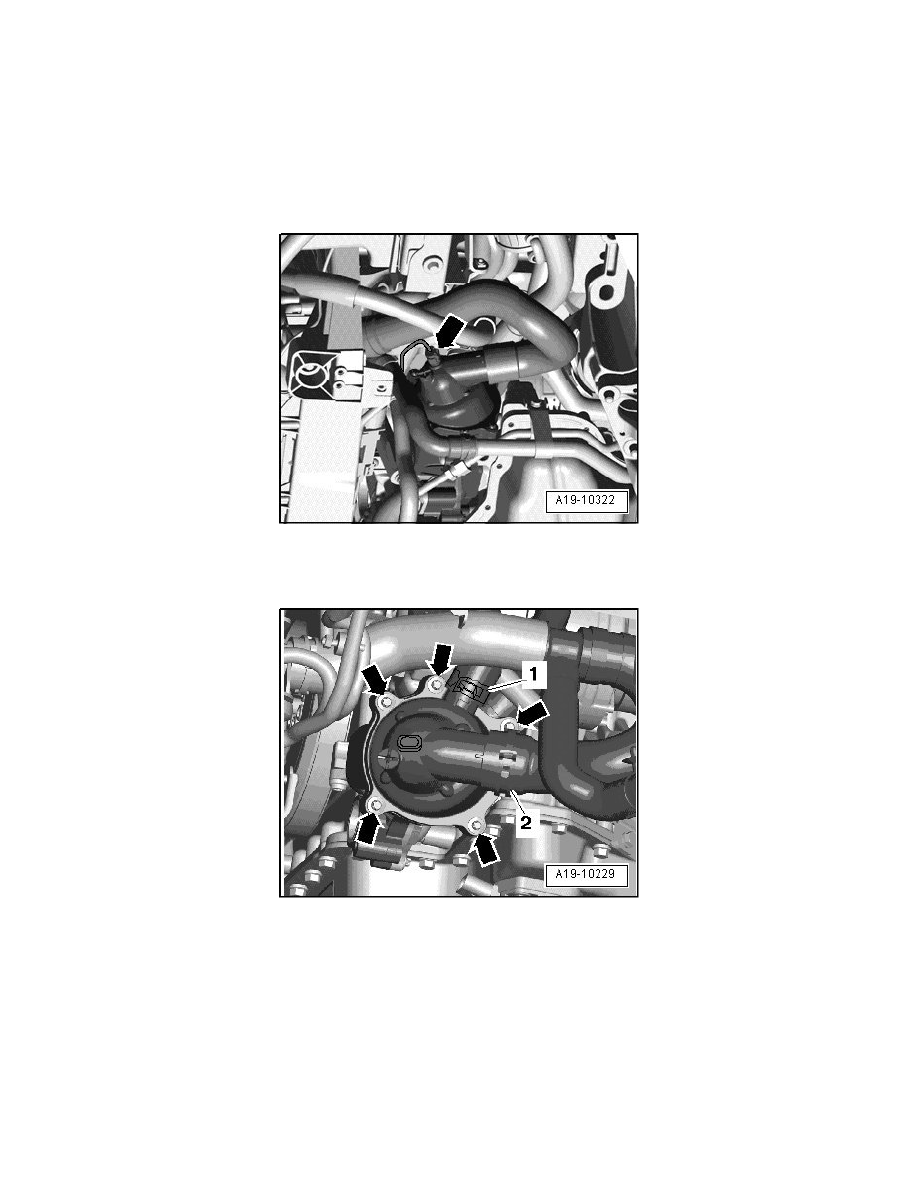

Disconnect electrical connector - arrow - on Map Controlled Engine Cooling Thermostat (F265).

‹› Ignore - 1  -.

-

Remove coolant hoses - 1 and 2 - from Map Controlled Engine Cooling Thermostat (F265) and drain coolant.

-

Remove bolts - arrows - and remove Map Controlled Engine Cooling Thermostat (F265).

Installing

‹› Tightening Specification => [ Coolant Pump and Coolant Thermostat Assembly Overview ] See: Water Pump/Service and Repair/Coolant Pump

and Coolant Thermostat Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Replace sealing rings and O-rings.

‹› Secure all hose connections using hose clamps appropriate for the model type.
