Accessory Drive: Locations
Power Take-Off Drive Chain, Assembly Overview

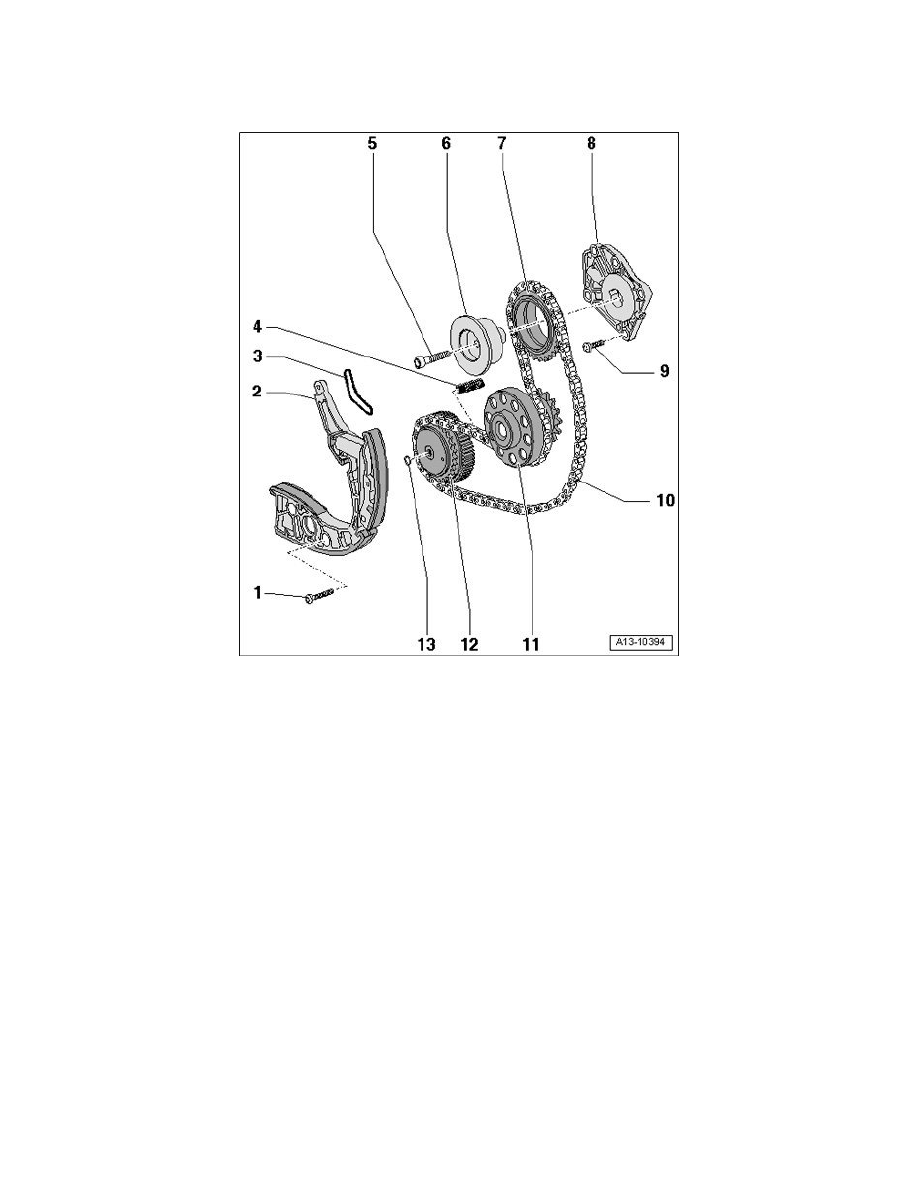

Power take-off drive chain, assembly overview

1. Bolt

^

9 Nm

2. Chain tensioner

^

With glide track

3. Gasket

^

Replace

4. Spring

5. Bolt

^

42 Nm

6. Pivot pin for idler sprocket

7. Idler sprocket for chain for power take-off

8. Idler sprocket mounting bracket

9. Bolt

^

9 Nm

10. Power take-off drive chain

CAUTION:
Risk of destroying due to reversed running direction on a used drive chain.
^

Mark drive chain running direction with arrows using paint for reinstallation.
