Crankshaft: Locations

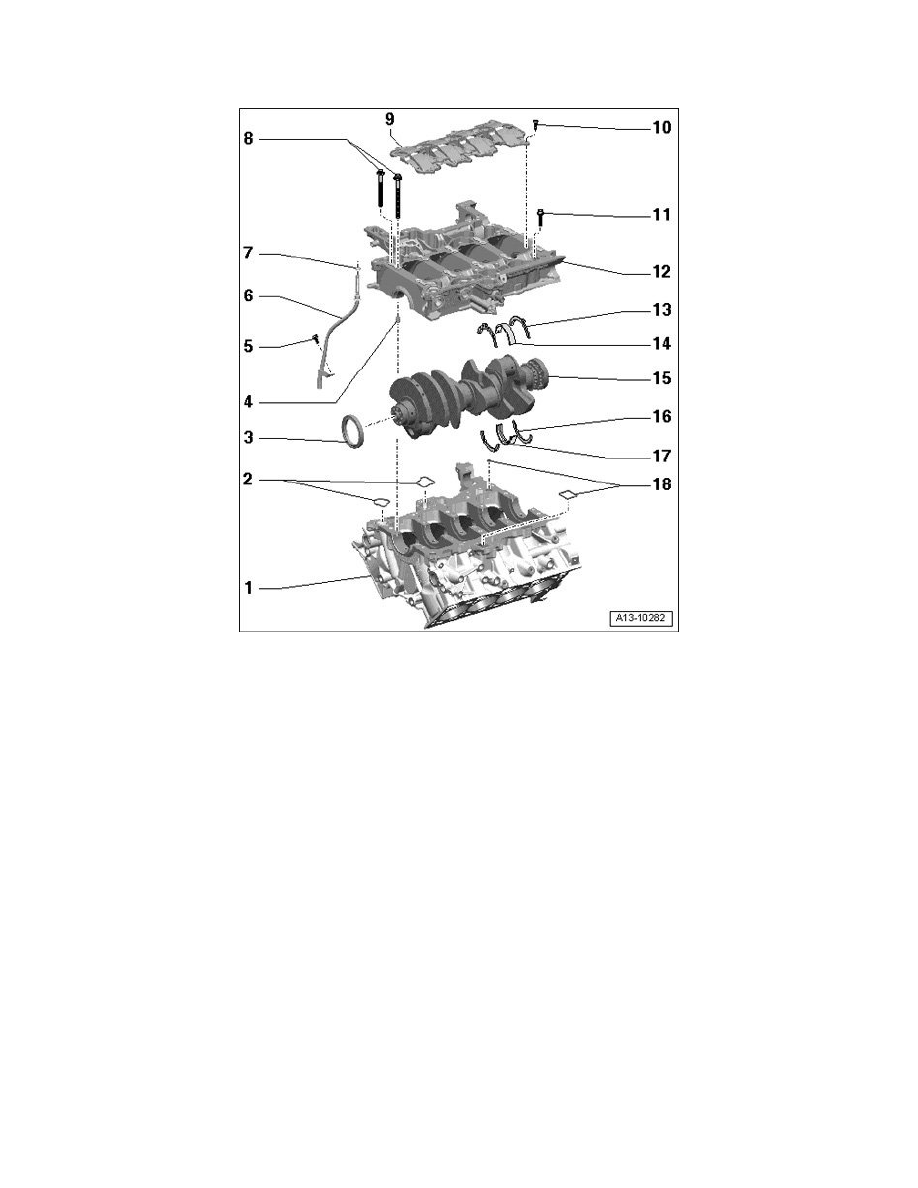

Crankshaft, assembly overview

1. Cylinder block

^

Paired to - 12 -

^

Sealant applied on cylinder block (for guide frame)

2. Seals

^

Replace

3. Crankshaft seal, ribbed belt side

4. Alignment bushing

^

2 pieces

^

Insert into guide frame

^

Installed location

5. Bolt

^

9 Nm

6. Guide tube for oil dipstick

7. O-ring

^

Replace

8. Bolts

^

For guide frame

^

Replace

^

Various bolt sizes

^

Tightening order

9. Baffle plate
