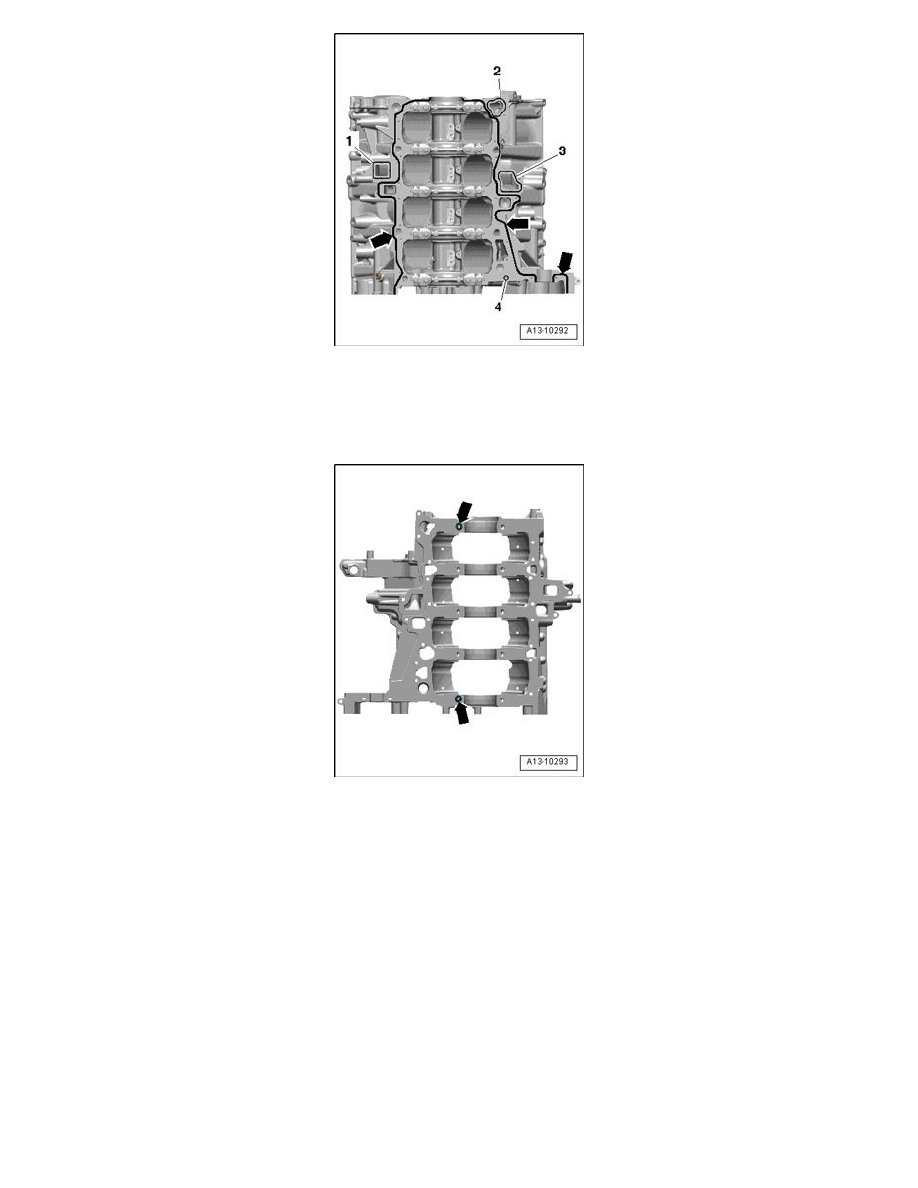

Sealant applied on cylinder block (for guide frame)
-

Clean sealing surfaces so they are completely free of any oil or grease.

-

Apply sealant beads - arrows - to clean sealing surfaces as shown in illustration.

^

Thickness of sealant beads: 2.0 mm.

-

Install seals - 1 to 4 -.

Installation position of alignment bushings
-

Check whether alignment bushings - arrows - are inserted at locations in guide frame as shown in the illustration.
