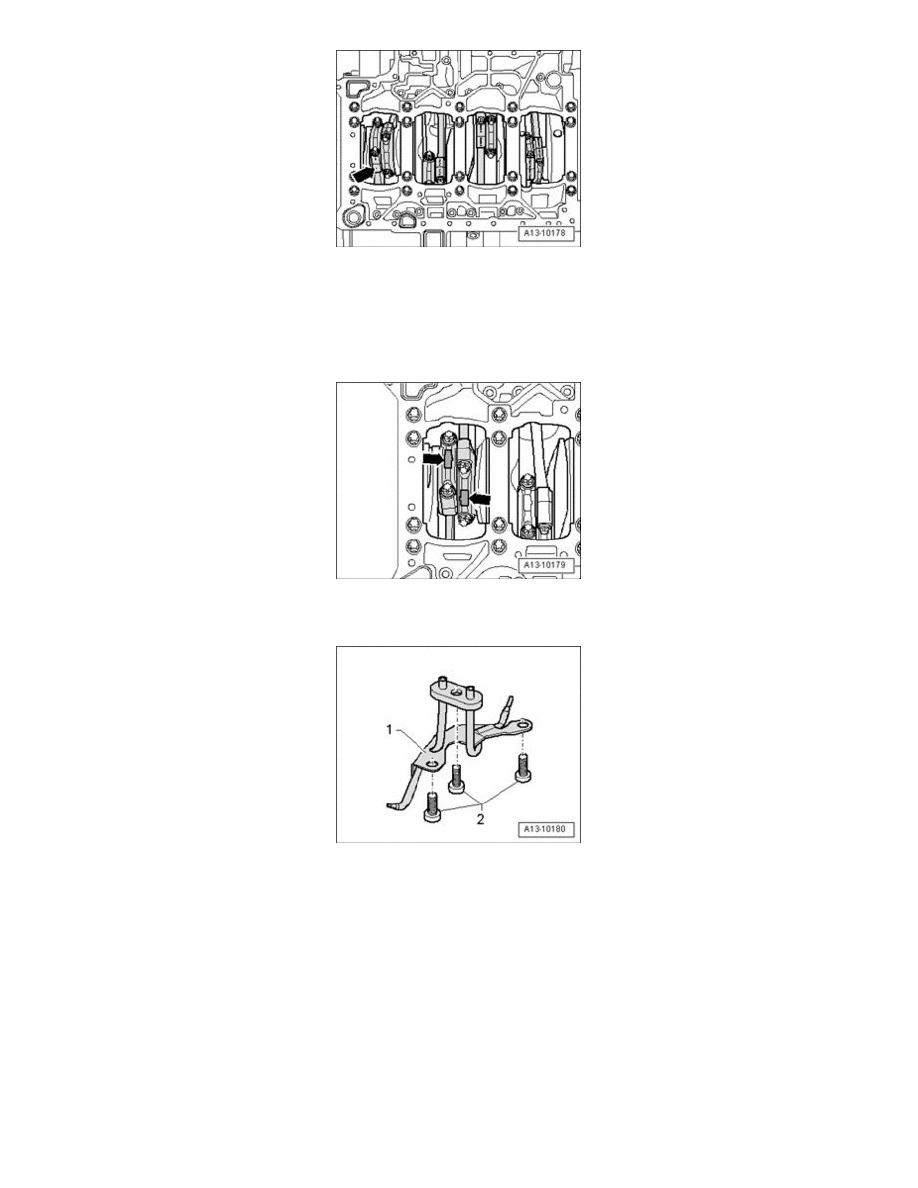

Mark connecting rod

Note:
^

Only replace connecting rod as a set.

-

Mark connecting rod and connecting rod bearing cap to each other and to cylinder - arrow - with pen for reinstallation.

Connecting rod, installed location

^

Molded tabs - arrows - at the beveled surfaces of connecting rod pairs 1 and 2, 3 and 4, 5 and 6 as well as 7 and 8 must point toward each other.

Oil spray jet for piston cooling

1. Oil spray jet
2. Bolts, 9 Nm. Insert with locking compound.

Note:
^

Do not bend piston spray nozzles.

^

Bend piston spray nozzles must be replaced.
