‹› Only replace connecting rod as a set.

-

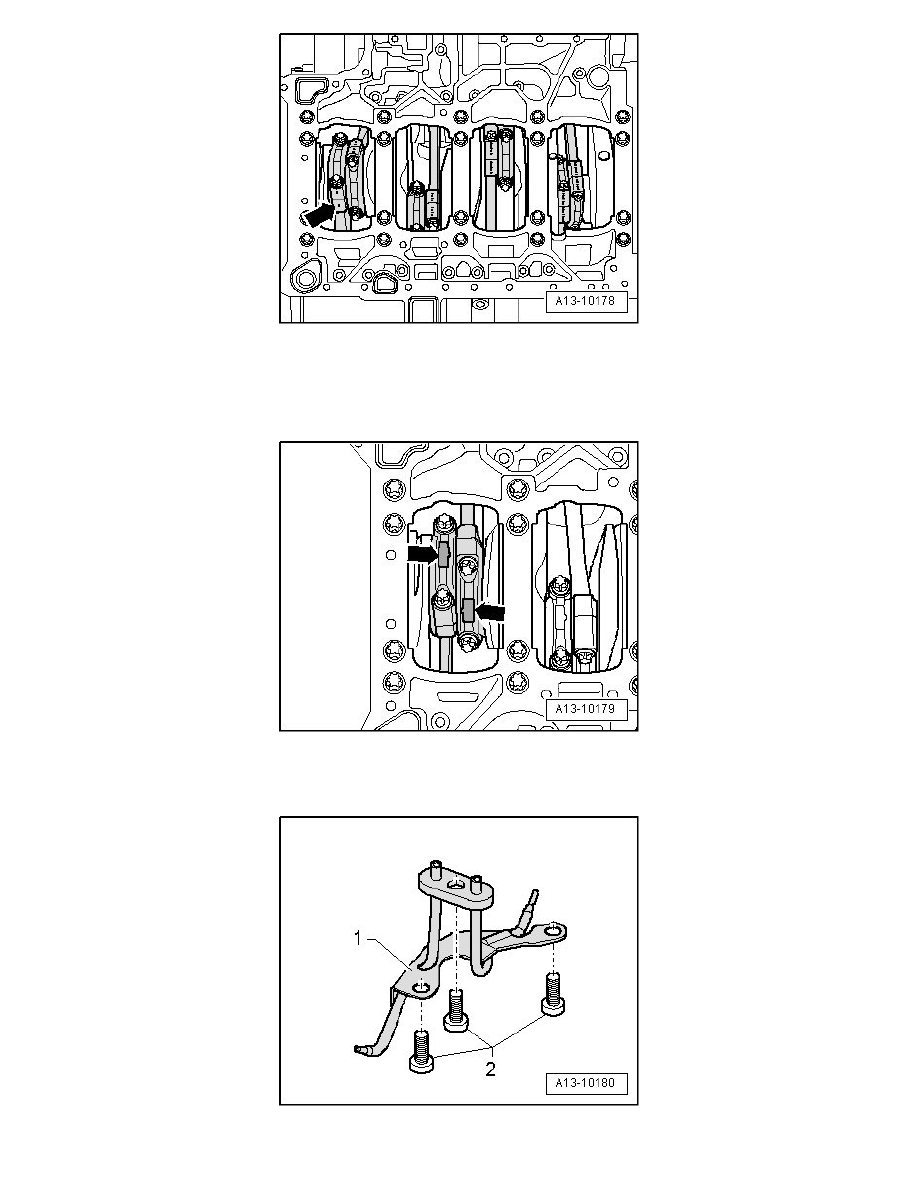

Mark connecting rod and connecting rod bearing cap to each other and to cylinder - arrow - with pen for reinstallation.

Connecting rod, installed location

‹› Molded tabs - arrows - at the beveled surfaces of connecting rod pairs 1 and 2, 3 and 4, 5 and 6 as well as 7 and 8 must point toward each other.

Oil spray jet for piston cooling

1. Oil spray jet
