Piston: Service and Repair

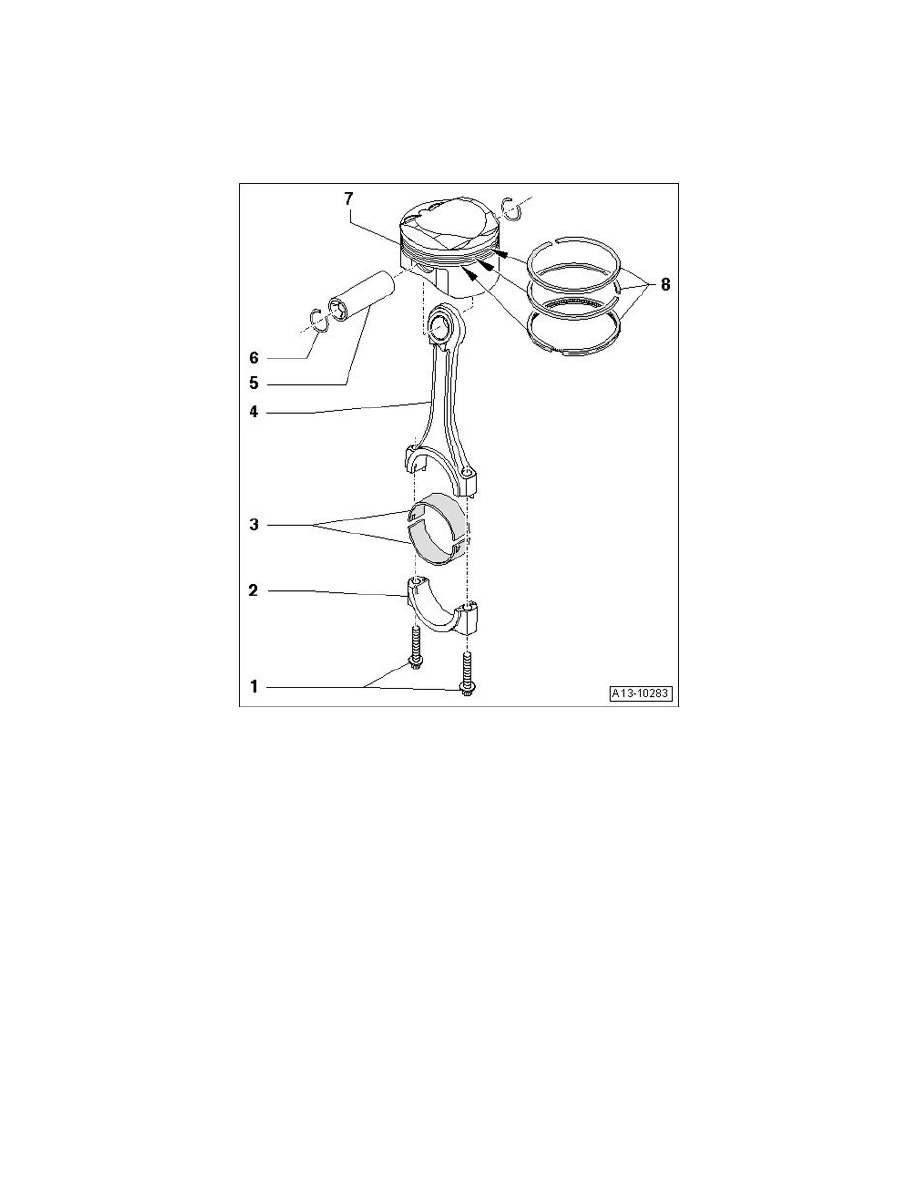

Piston and Connecting Rod, Assembly Overview

Piston and connecting rod, assembly overview

Note:
^

Oil injector jet for piston cooling

1. Bolt

^

Replace

^

Lubricate threads and contact surface

^

60 Nm plus an additional 90° (1/4 turn).

^

Tighten to 60 Nm to measure radial play, do not turn further

2. Connecting rod bearing cap

^

Mark for re-installation

^

Mark affiliation to cylinder with paint

^

Installation position of connecting rod pairs

3. Bearing shells

^

Check that retaining tabs are secured

^

Mark used bearing shells for reinstallation but not on running surface

^

Over-sized bearings are available for reworked crankshaft connecting rod journals

4. Connecting rod

^

Only replace as set

^

Mark affiliation to cylinder with paint

^

Installation position of connecting rod pairs

^

Axial play for each new connecting rod pair: 0.20 to 0.27 mm

^

Axial play wear limit: 0.30 mm

5. Piston pin

^

If tight, heat piston to 60°C
