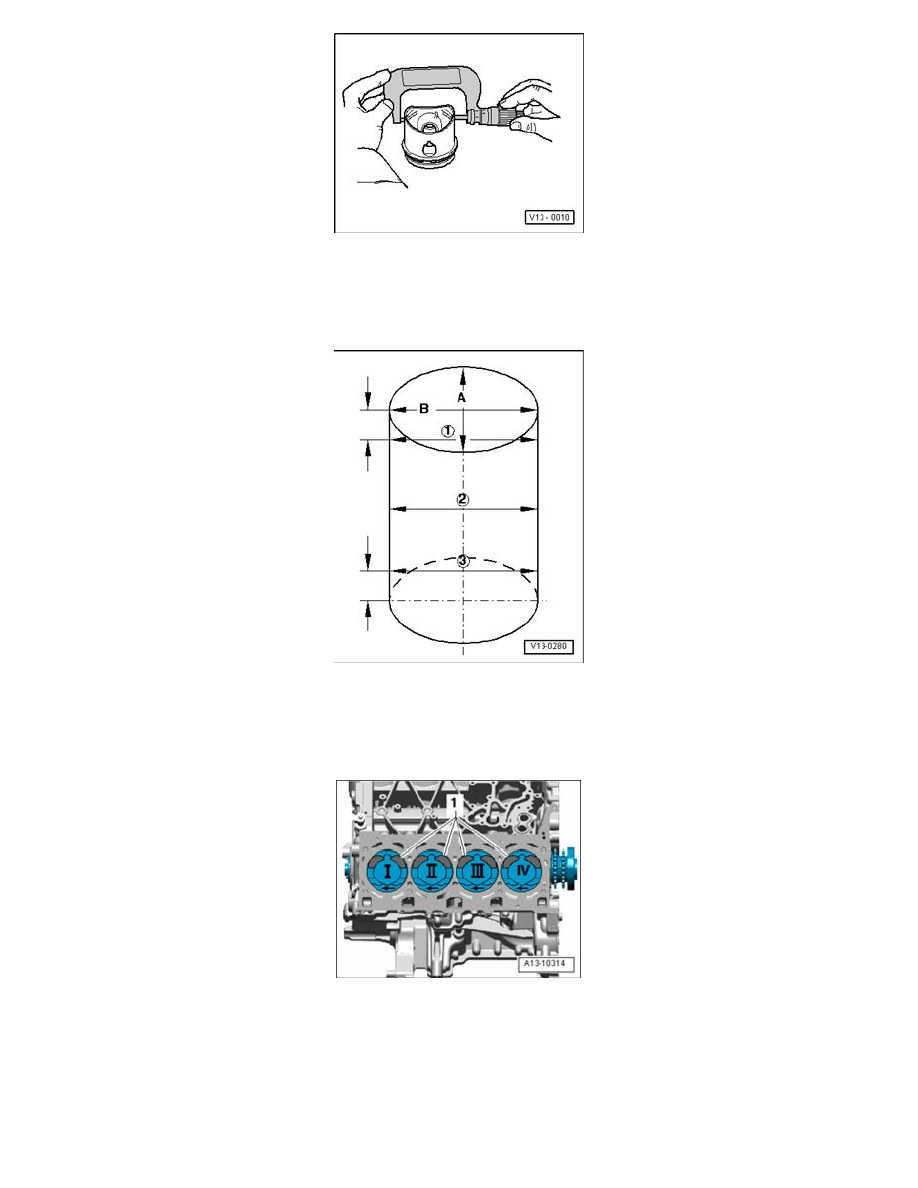

Checking piston

-

Measure approximately 15 mm from the lower edge, at a 90° angle to piston pin axis using an external micrometer 75 to 100 mm.

^

Maximum deviation from nominal dimension: 0.03 mm.

Nominal dimension see Piston and cylinder dimensions.

Measuring cylinder bore

-

Using an internal dial gauge 50 to 100 mm, measure at 3 points in diagonal sequence horizontally - A - and vertically - B -.

^

Maximum deviation from nominal dimension: 0.08 mm.

Nominal dimension see Piston and cylinder dimensions.

Piston installation position

-

Mark allocation to cylinder with pen on piston crown for reinstallation.

Note:
^

Do not use a center punch or scribe, since the piston head coating will be damaged.

Installed location:
^

Arrows on piston heads point to belt pulley side.

^

Large valve recesses - 1 - point toward center of engine.
