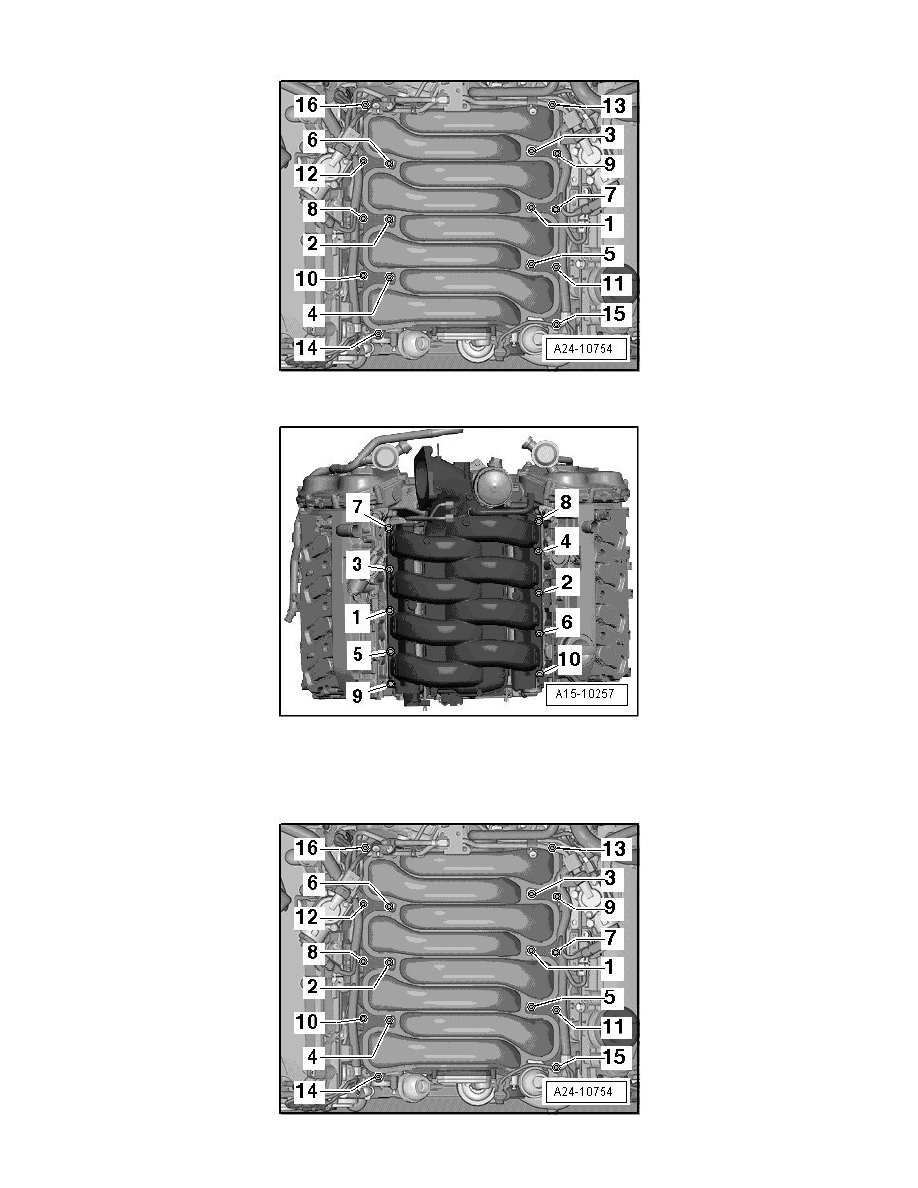

Intake Manifold: Locations

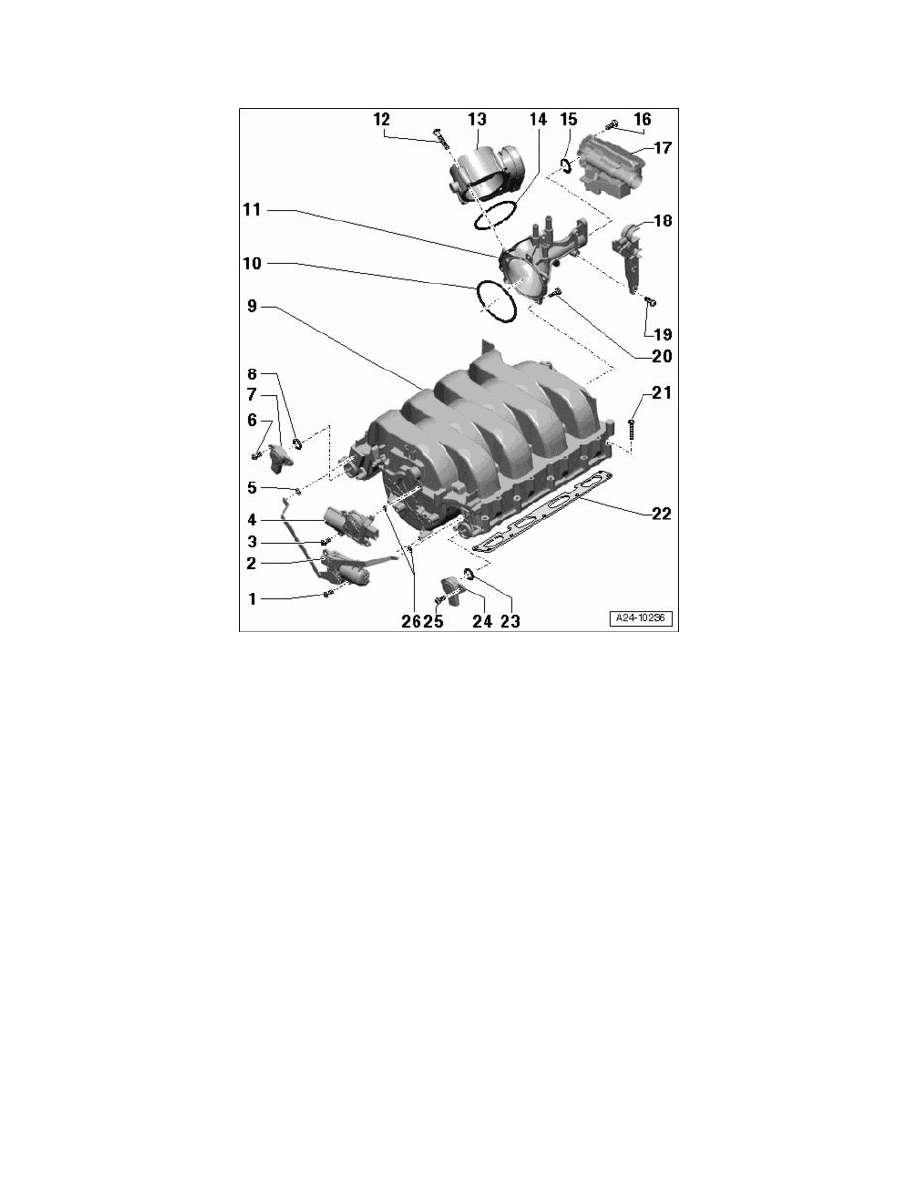

Intake Manifold, Assembly Overview

1

-

Bolt
-

9 Nm

2

-

Intake Flap Motor V157

3

-

Bolt
-

9 Nm

4

-

Variable Intake Manifold Runner Motor V183

5

-

Circlip

6

-

Bolt
-

2.5 Nm

7

-

Intake Manifold Runner Position Sensor G336
-

Right cylinder bank

-

After replacing, perform "Adaptation" in "Guided Functions"

8

-

Gasket
-

Replace if damaged

-

Open side faces Intake Manifold Runner Position Sensor G336

9

-

Intake manifold

10

-

O-ring
-

Replace

11

-

Intake manifold supports

12

-

Bolt
-

9 Nm

13

-

Throttle valve control module J338
-

After replacing, perform "Adaptation" in "Guided Functions"

14

-

O-ring
-

Replace

15

-

O-ring
-

Replace

16

-

Bolt
-

9 Nm
