Intake Manifold: Diagrams

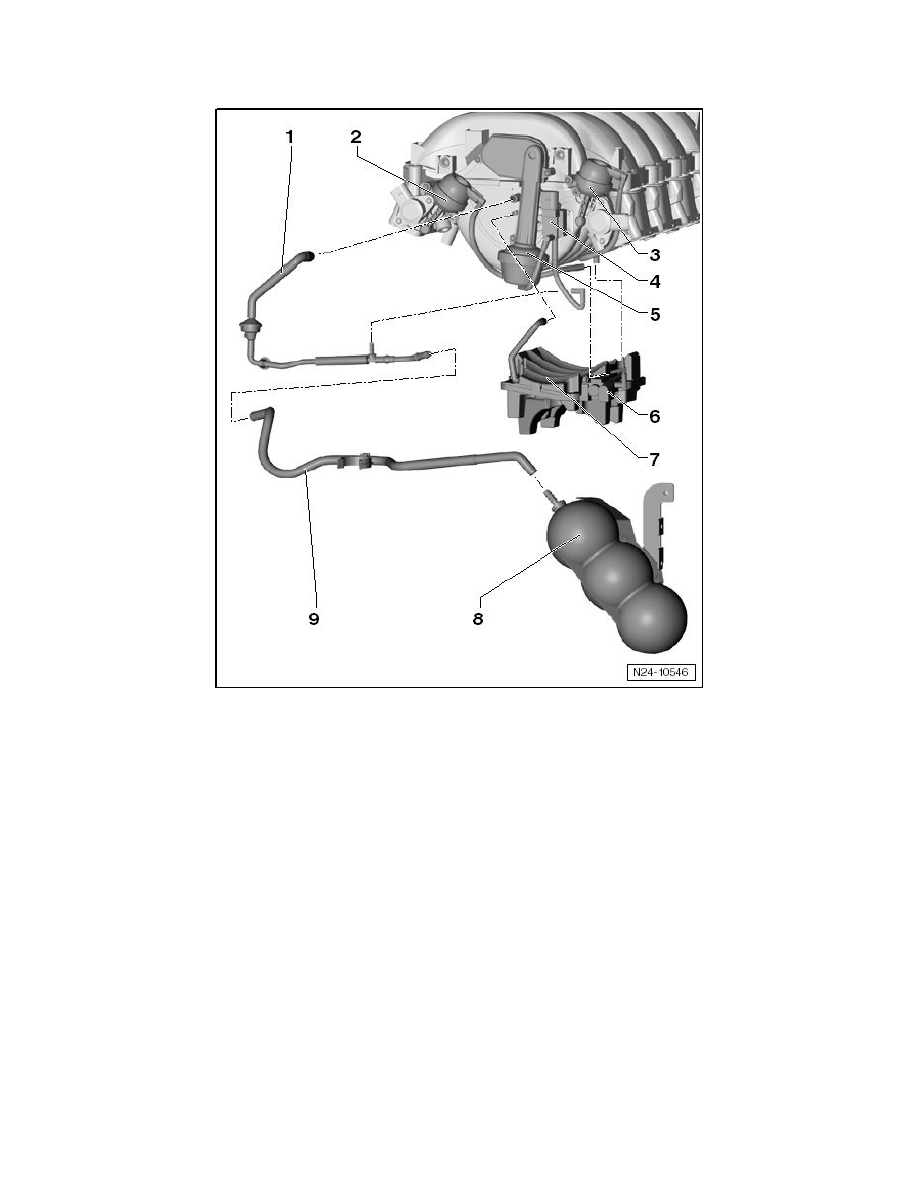

Plastic Intake Manifold Vacuum Hoses Connection Diagram

1

Vacuum hose with check valve

2

Intake manifold flap vacuum actuator

‹› For cylinder bank 1

‹› Check with Hand Vacuum Pump (VAS 6213)

3

Intake manifold flap 2 vacuum actuator

‹› For cylinder bank 2

‹› Check with Hand Vacuum Pump (VAS 6213)

4

Intake Manifold Tuning (IMT) Valve (N156)

5

Intake manifold change-over valve vacuum actuator

‹› Check with Hand Vacuum Pump (VAS 6213)

6

Intake Manifold Runner Control (IMRC) Valve (N316)

‹› To remove and install, remove intake manifold

7

To vacuum reservoir
