Front Crankshaft Seal: Service and Repair

Crankshaft Seal, Ribbed Belt Side, Replacing

Special tools, testers and auxiliary items required

‹› Seal remover (T40019)

‹› Assembly tool (T40048)

Work procedure

-

Bring lock carrier into service position.

-

Remove vibration damper => [ Vibration Damper, ] See: Cylinder Block Assembly/Harmonic Balancer - Crankshaft Pulley/Service and Repair.

-

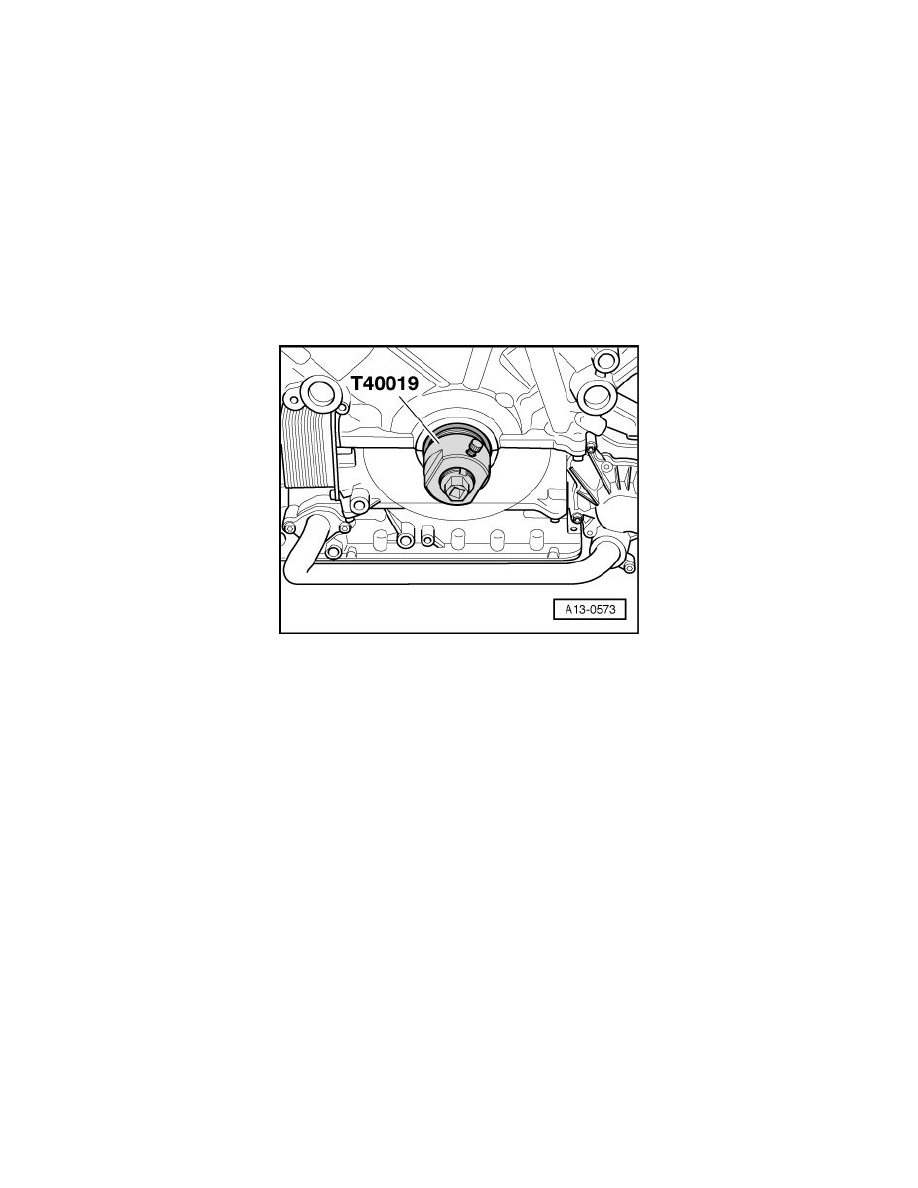

Position inner part of Oil Seal Extractor (T40019) flush with outer part and secure inner part with knurled thumb screw.

-

Lubricate threaded head of seal remover, place against seal, and with strong force install into seal as far as possible.

-

Loosen knurled screw and turn inner portion against crankshaft until oil seal is pulled out.

-

Clamp seal extractor at mounting points in a vise.

-

Remove seal using pliers.

-

Clean operating and sealing surfaces.

-

Position assembly device (T40048/1) on pull sleeve (T40048/2) and slide seal - 1 - onto pull sleeve.
