Timing Cover: Service and Repair

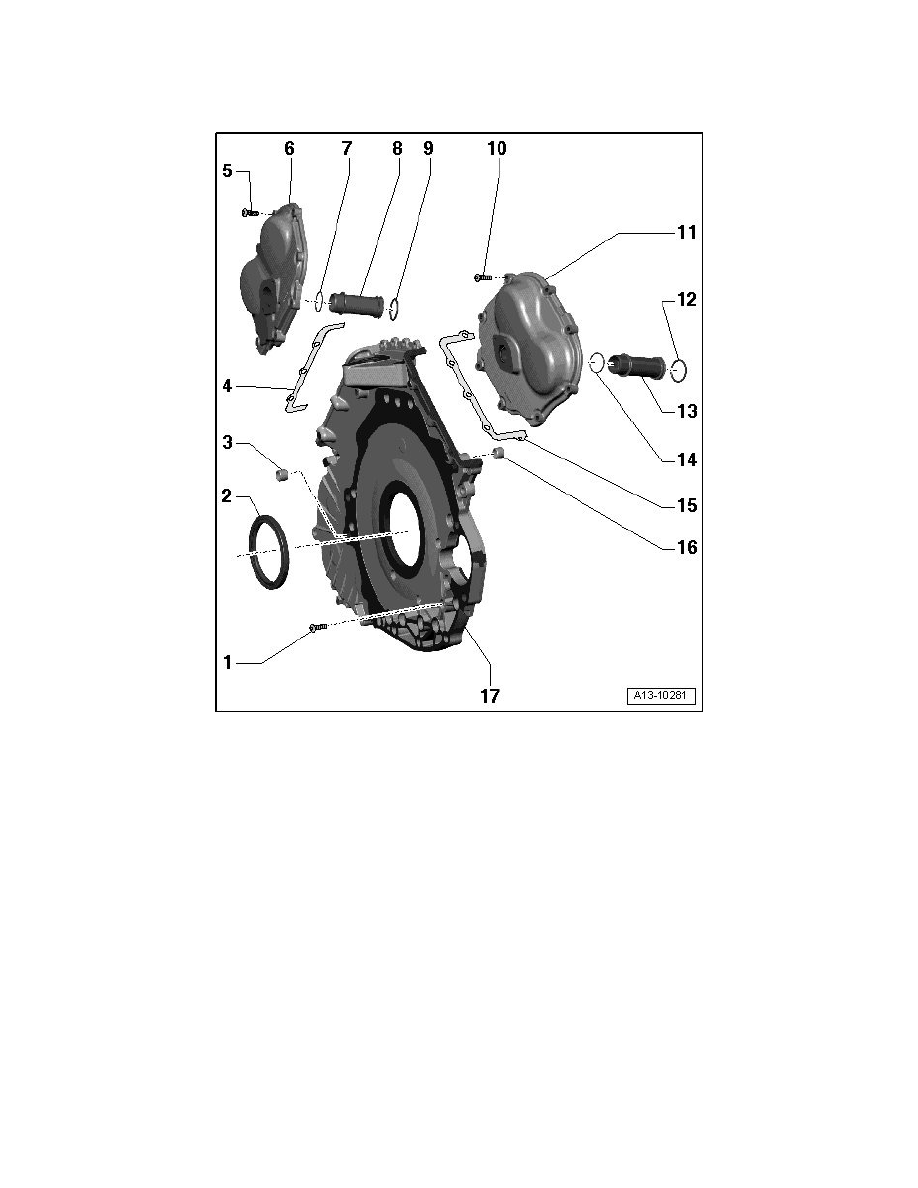

Timing Chain Covers Assembly Overview

Timing Chain Covers Assembly Overview

1

Bolt

‹› Tightening order => [ Timing chain lower cover tightening sequence ]

2

Transmission-side crankshaft sealing ring

‹› Replacing => [ Crankshaft Sealing Ring, Transmission Side, Replacing ] See: Seals and Gaskets/Crankshaft Main Bearing Seal/Service and

Repair/Crankshaft Sealing Ring, Transmission Side, Replacing.

3

Alignment bushing

‹› 2 pieces

4

Left cylinder head gasket

5

Bolt

‹› Tightening order => [ Left timing chain cover, tightening sequence ]

6

Left timing chain cover

‹› Removing and installing => [ Timing Chain Covers ] See: Timing Chain Covers

‹› Tightening order => [ Left timing chain cover, tightening sequence ]
