Audi Workshop Service and Repair Manuals

Exhaust Manifold: Service and Repair

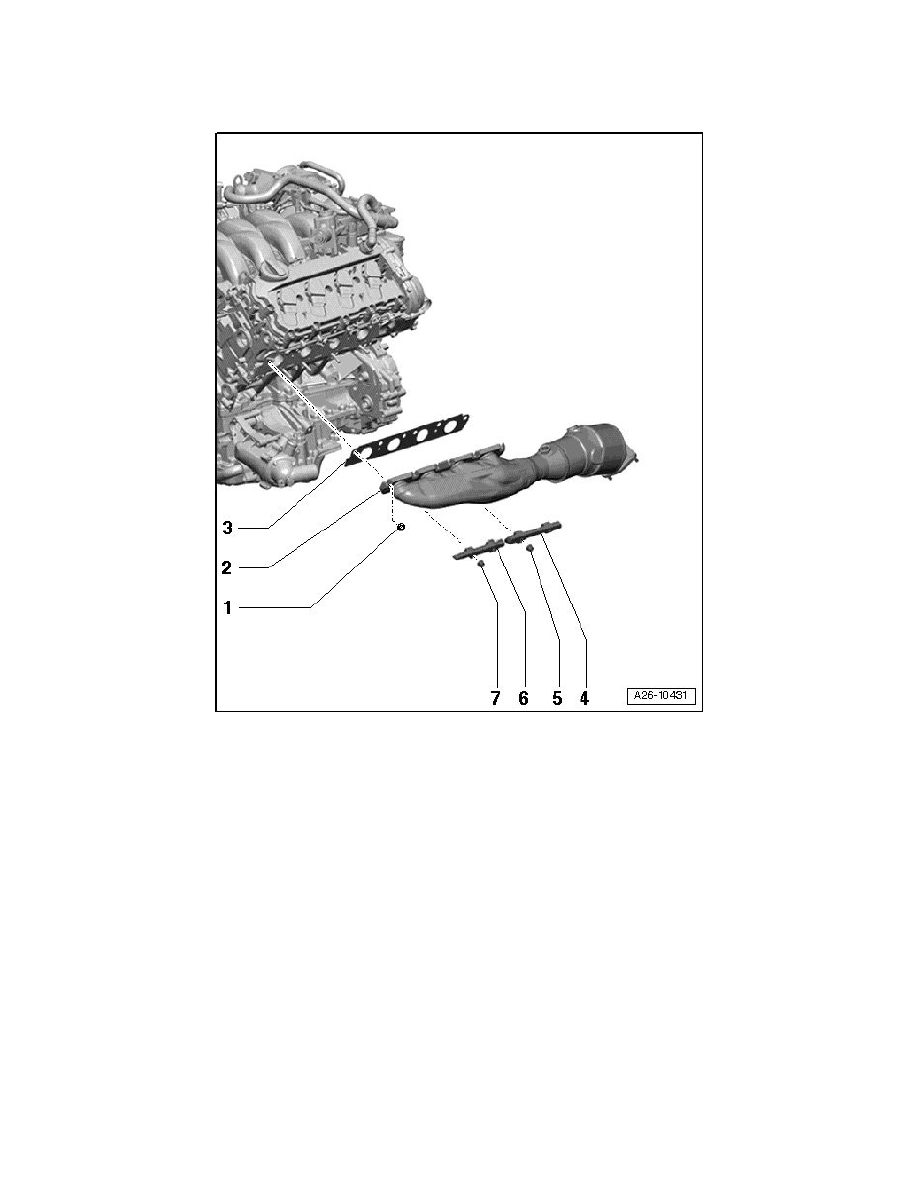

Exhaust Manifold Assembly Overview

Exhaust Manifold Assembly Overview

1

Nut

‹› Replace

‹› Lubricate with

‹› Tightening sequence: Left exhaust manifold => [ Left exhaust manifold tightening sequence ] , right exhaust manifold => [ Right exhaust

manifold tightening sequence ]

2

Exhaust manifold with catalytic converter

‹› Individual components of mounting: Left => [ Individual suspension components, left side ] , right => [ Individual components of suspension,

right side ]

‹› Removing and installing: Left => [ Left Exhaust Manifold with Catalytic Converter ] See: Left Exhaust Manifold with Catalytic Converter,

right => [ Right Exhaust Manifold with Catalytic Converter ] See: Right Exhaust Manifold with Catalytic Converter

3

Gasket

‹› Replace

4

Securing strip

‹› Remains installed when removing exhaust manifold
