Exhaust Manifold: Locations

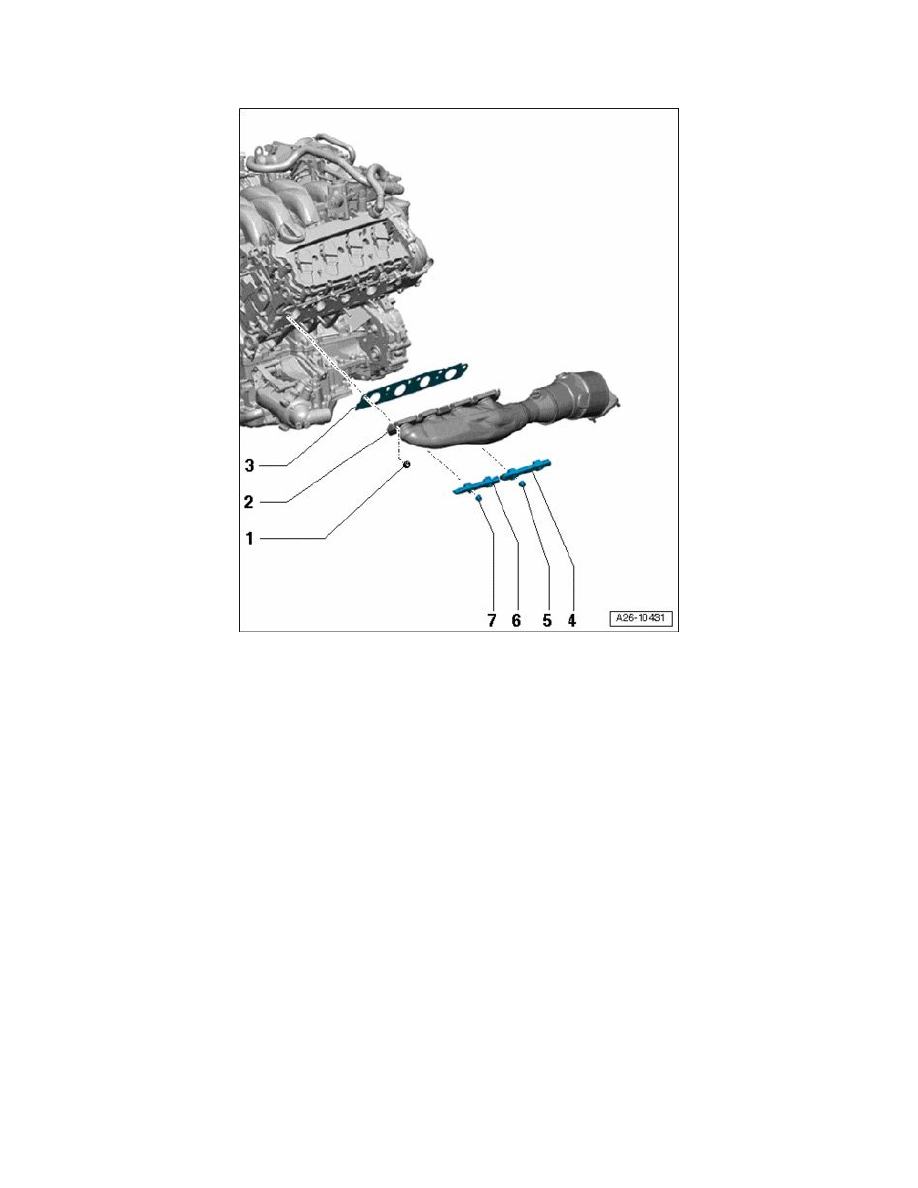

Exhaust Manifold, Assembly Overview

1

-

Nut
-

Replace

-

Lubricate with hot bolt paste; Hot bolt paste

-

Tightening sequence: Left exhaust manifold, right exhaust manifold

2

-

Exhaust manifold with catalytic converter
-

Individual components of mounting: Left, right

-

Removing and installing: Left, right.

3

-

Gasket
-

Replace

4

-

Securing strip
-

Remains installed when removing exhaust manifold

5

-

Nut
-

Replace

-

Lubricate with hot bolt paste; Hot bolt paste

-

25 Nm

6

-

Securing strip
-

Remains installed when removing exhaust manifold

7

-

Nut
-

Replace

-

Lubricate with hot bolt paste; Hot bolt paste

-

25 Nm
