Muffler: Locations

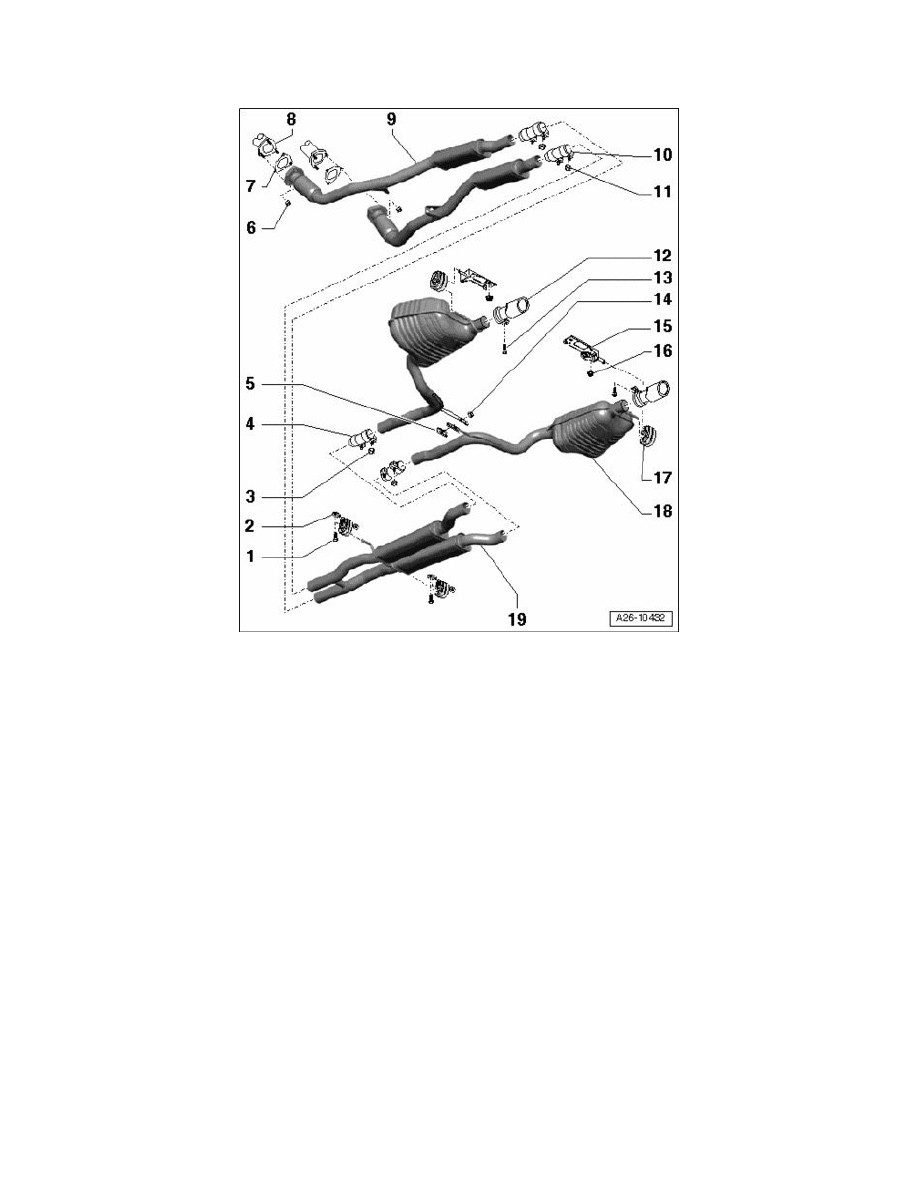

Muffler, Assembly Overview

1

-

Bolt
-

23 Nm

2

-

Suspended mount
-

Replace if damaged

3

-

Nut
-

23 Nm

4

-

Rear clamping sleeve
-

For individual replacement of center and rear mufflers

-

Installed location

-

Before tightening, align exhaust system tension-free.

-

Tighten threaded connections evenly.

5

-

Clamping piece

6

-

Nut
-

23 Nm

7

-

Gasket
-

Replace

8

-

Exhaust manifold with catalytic converter
-

Protect from shocks and impact stress

-

Removing and installing: Left, right.

9

-

Front muffler
-

With flex joint

CAUTION:  Risk of damaging decoupling elements in front muffler.
-

Do not bend decoupling elements in front muffler more than 10 degrees

-

Removing and installing: Left, right.

-

Install exhaust system free of stress

10

-

Front clamping sleeve
-

Installed location
